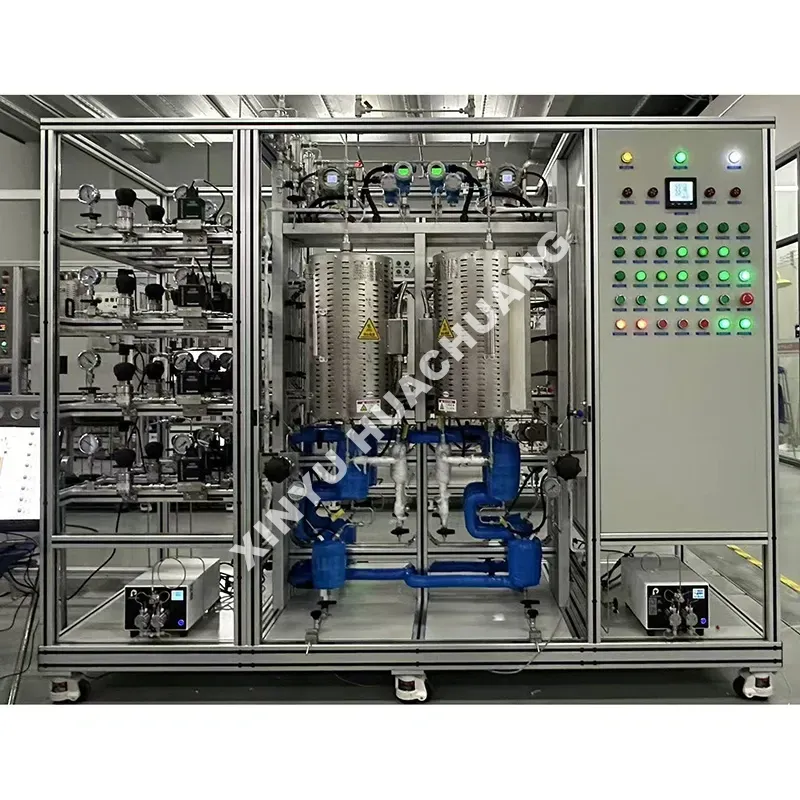

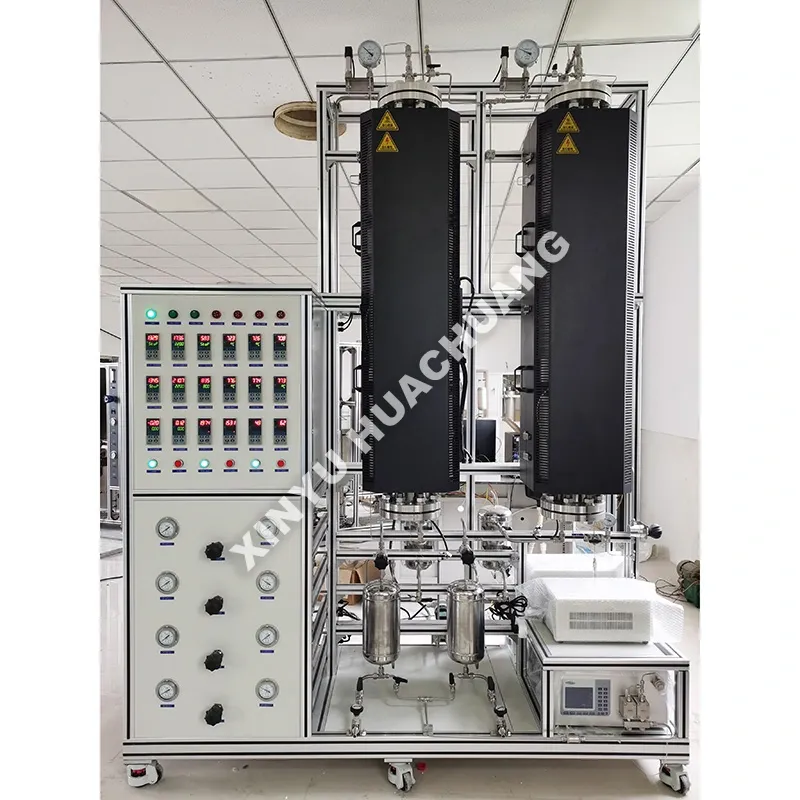

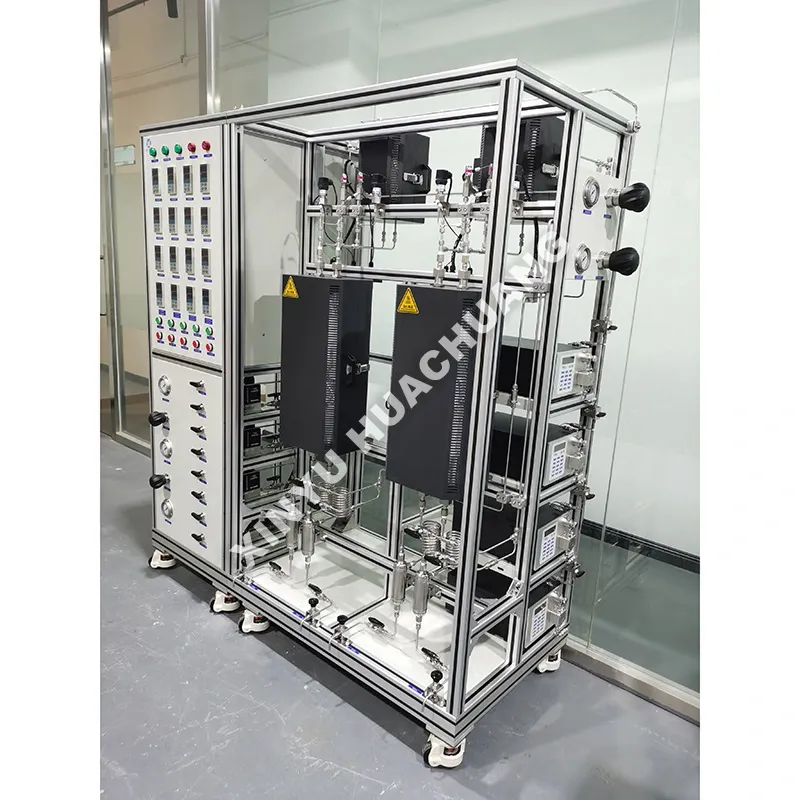

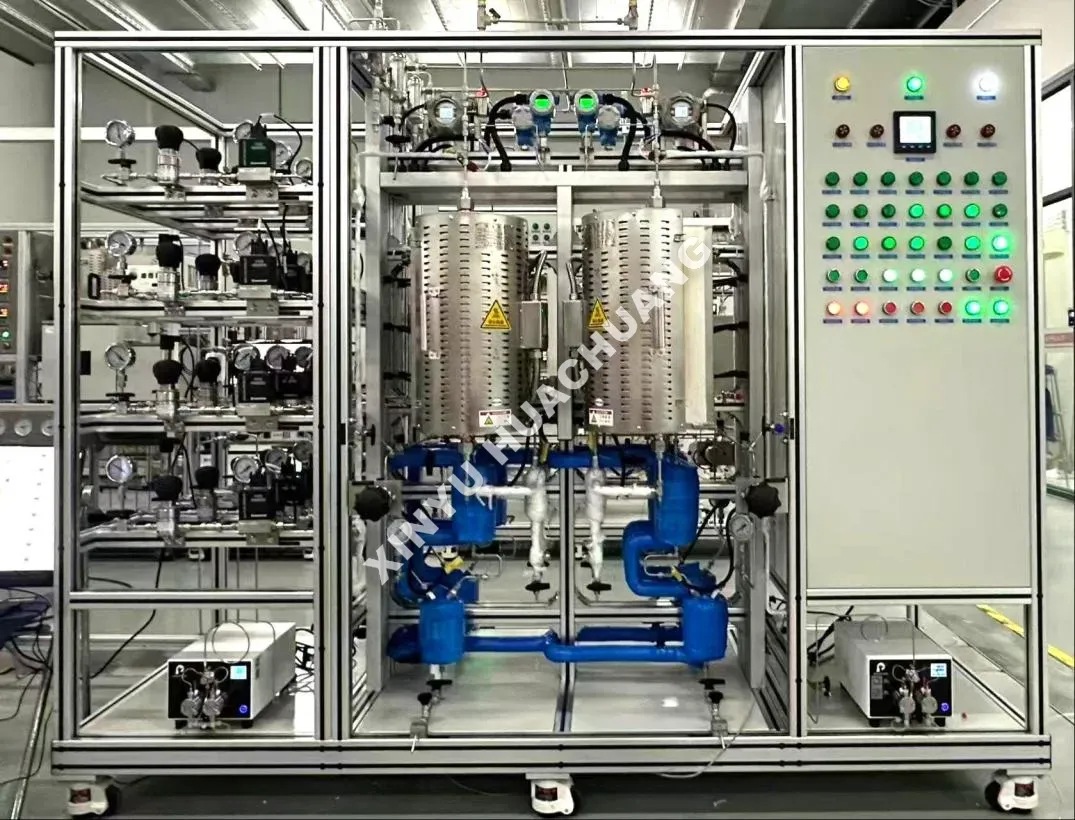

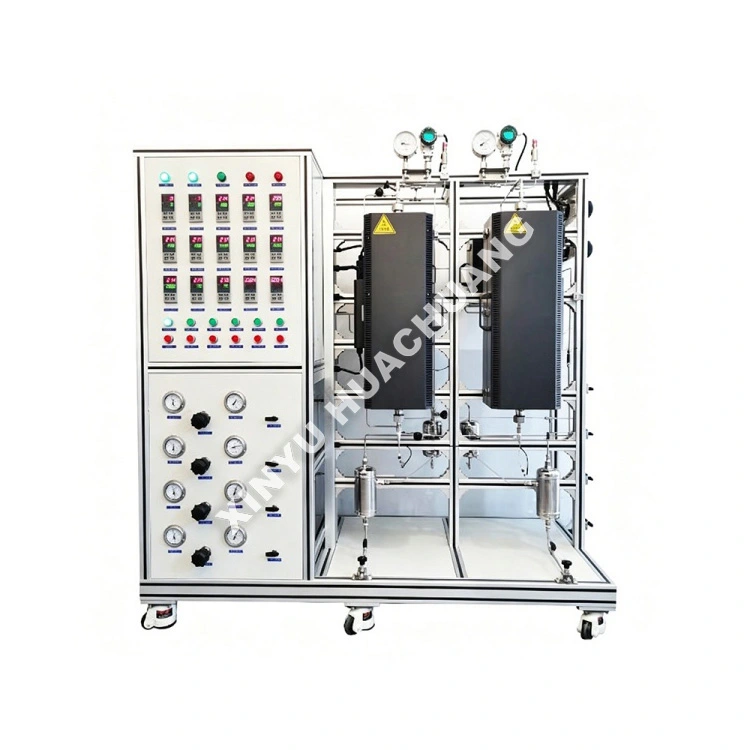

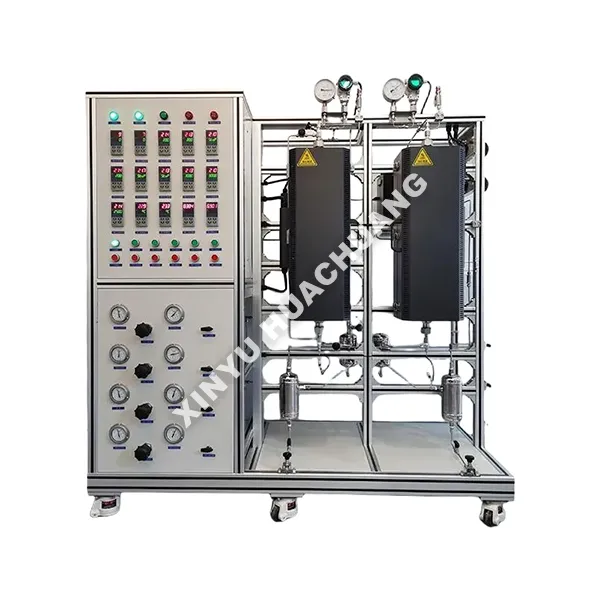

Dvojreaktorová hodnotiaca jednotka SCR

Dvojreaktorová hodnotiaca jednotka XINYU HUACHUANG SCR je pokročilý laboratórny systém navrhnutý na presné testovanie selektívnej katalytickej redukcie (SCR). Vďaka dvojkanálovému paralelnému dizajnu umožňuje simultánne hodnotenie rôznych šarží katalyzátora za rovnakých podmienok. Vybavený inteligentným riadením PLC a vysoko presnými regulátormi hmotnostného prietoku, presne simuluje zloženie priemyselných spalín a poskytuje vysoko reprodukovateľné údaje pre účinnosť konverzie NOx a analýzu úniku amoniaku.

Pracovný princíp

Dvojreaktorová vyhodnocovacia jednotka SCR funguje na základe simulácie skutočných podmienok priemyselných výfukových plynov. Simulovaná zmes spalín (NO, Nh2, O2, N2 a H2O) sa vytvára a presne dávkuje pomocou regulátorov hmotnostného prietoku. Prúd plynu sa potom predhrieva a smeruje do dvoch nezávislých paralelných kanálov reaktora. Vo vnútri reaktorov katalyzátor SCR uľahčuje redukciu NOx na neškodný dusík (N2) a vodu (H2O). Pokročilý online analytický systém (ako je FTIR alebo chemiluminiscenčné detektory) nepretržite monitoruje zloženie plynu na vstupe a výstupe každého reaktora, pričom automaticky vypočítava miery konverzie NOx a rýchlosti úniku amoniaku v reálnom čase.

Kľúčové výhody

● Vysokoúčinné paralelné testovanie: Konštrukcia s dvoma reaktormi zdvojnásobuje výkon testovania, čo umožňuje priame a intuitívne porovnanie rôznych katalyzátorov pri rovnakých parametroch, čo šetrí čas a náklady.

● Presné riadenie parametrov: Vysoko presné regulátory hmotnostného prietoku a viaczónové vykurovacie systémy zaisťujú presné riadenie teploty (±1℃), prietoku plynu a pomeru amoniaku k dusíku.

● Komplexné hodnotenie výkonu: Schopné testovať kritické metriky vrátane účinnosti konverzie NOx, úniku amoniaku, miery tvorby N2O a konverzie SO2/SO3.

● Inteligentná automatizácia: Integrované riadenie PLC-PC umožňuje automatizované zaznamenávanie údajov, generovanie historických kriviek a bezobslužnú dlhodobú prevádzku.

● Robustný a bezpečný dizajn: Reaktory sú vyrobené z vysokoteplotných materiálov odolných voči korózii (napr. kremeň alebo SS316L) s viacúrovňovým bezpečnostným blokovaním na ochranu pred nadmernou teplotou a pretlakom.

Technické špecifikácie

Kde sa používa?

● Výroba energie: Hodnotenie výkonu katalyzátorov SCR pre uhoľné, plynové elektrárne a elektrárne na biomasu.

● Automobilový a námorný priemysel: Testovanie katalyzátorov DeNOx pre výfukové plyny dieselových motorov, systémy SCR lodných motorov a necestné mobilné stroje.

● Priemyselné emisie: Preosievanie katalyzátorov pre cementárske pece, oceliarne, spaľovanie odpadu a závody na chemické spracovanie.

● Výskum, vývoj a akademická obec: Základný kinetický výskum, optimalizácia zloženia katalyzátora a štúdie otravy/deaktivácie.

Bezpečnostné opatrenia pri používaní

● Bezpečnosť plynu: Pred prevádzkou sa vždy uistite, že plynové fľaše sú bezpečne upevnené a testované na tesnosť. Nh2 a NO sú toxické plyny; pracovať v dobre vetranom priestore alebo digestore.

● Sekvencia zahrievania: Pred zahrievaním vždy prepláchnite reaktory inertným plynom (N2). Nikdy nezohrievajte systém bez prietoku plynu, aby ste predišli poškodeniu katalyzátora alebo prehriatiu reaktora.

● Ochladzovanie: Po testovaní nechajte systém prirodzene vychladnúť prúdiacim plynom. Nechladzujte nasilu vodou ani neotvárajte pec pri vysokých teplotách.

● Prevencia kondenzácie: Pri testovaní s vodnou parou sa uistite, že odberové potrubia a výfukové potrubia sú vyhrievané/izolované, aby sa zabránilo kondenzácii a korózii.

Sprievodca údržbou

● Denne: Kontrolujte tlaky vo fľašiach s plynom, overte hodnoty MFC a kontrolujte systémy úpravy výfukových plynov (napr. práčky), aby ste zaistili bezpečné emisie.

● Týždenne/mesačne: Vyčistite alebo vymeňte plynové filtre a lapače vlhkosti. Skontrolujte tesnenia a hadičky reaktora, či nevykazujú známky korózie alebo netesnosti.

● Štvrťročne: Kalibrujte regulátory hmotnostného prietoku a snímače teploty, aby ste zachovali presnosť testovania. Skontrolujte tesnosť elektrických spojení v skrini PLC.

● Manipulácia s katalyzátorom: Opatrne vkladajte a vykladajte katalyzátory, aby ste predišli rozdrveniu alebo vzniku prachu, ktorý môže zmeniť pokles tlaku lôžka a ovplyvniť presnosť testovania.

Popredajný servis a podpora

V XINYU HUACHUANG sme odhodlaní poskytovať komplexnú a spoľahlivú popredajnú podporu, aby sme zabezpečili nepretržitú a efektívnu prevádzku vášho zariadenia. Náš špecializovaný servisný tím je vždy pripravený vám pomôcť.

Komplexné krytie záruky

Na naše zariadenia s hrdosťou ponúkame dvojročnú záruku. Počas tohto obdobia poskytujeme bezplatné služby údržby a opráv pre akékoľvek problémy súvisiace s kvalitou, s výnimkou tých, ktoré sú spôsobené nesprávnou obsluhou, neoprávnenými úpravami alebo vyššou mocou. Pre zariadenia po dvojročnej záručnej dobe naďalej ponúkame služby celoživotnej údržby, pričom účtujeme len náklady na náhradné diely a prácu.

mechanizmus rýchlej reakcie

Ponúkame 7 × 24 hodín profesionálnu inžiniersku telefonickú podporu. Po prijatí oznámenia o poruche náš technický tím odpovie do 24 hodín a poskytne realizovateľné riešenie. Ak je potrebný servis na mieste, naši profesionálni inžinieri dorazia do vášho zariadenia do jedného týždňa. Za zvláštnych okolností, keď zariadenie nie je možné opraviť, ho bezpodmienečne vymeníme za nové zariadenie alebo poskytneme náhradné zariadenie počas dvojročnej záručnej doby, prípadne prijmeme potrebné opatrenia na obnovenie normálnej prevádzky.

Často kladené otázky

Q1: Aká je primárna výhoda konštrukcie s dvoma reaktormi v tejto vyhodnocovacej jednotke?

Odpoveď: Konfigurácia s dvoma reaktormi umožňuje súčasné testovanie dvoch rôznych katalyzátorov alebo dvoch rôznych prevádzkových podmienok v identických plynných prostrediach. Toto paralelné testovanie eliminuje premenné, výrazne urýchľuje proces skríningu a poskytuje vysoko presné porovnávacie údaje pre optimalizáciu katalyzátora a porovnávanie výkonu.

Otázka 2: Dokáže táto jednotka simulovať zložité podmienky spalín v reálnom svete, napríklad tie, ktoré obsahujú oxid siričitý a vodnú paru?

A: Áno, absolútne. Jednotka je vybavená presnými regulátormi hmotnostného prietoku (MFC) a špecializovanými odparovacími systémami, ktoré dokážu presne zavádzať zložité zmesi plynov. Je špeciálne navrhnutý na vyhodnotenie účinnosti katalyzátora proti otrave a dlhodobej stability v drsnom prostredí obsahujúcom SO₂, H₂O, alkalické kovy a prach.

Q3: Ako zabezpečuje riadiaci systém priemyselného PLC + PC softvér presnosť vyhodnocovacích údajov?

Odpoveď: Jednotka využíva pokročilú architektúru priemyselného PLC + PC softvéru na dosiahnutie plne automatizovaného riadenia vykurovania, prietoku plynu a zaznamenávania údajov. PLC využíva adaptívne algoritmy PID na udržiavanie kolísania teploty v rozmedzí ± 1 °C, zatiaľ čo počítačový softvér nepretržite zaznamenáva koncentrácie plynu na vstupe/výstupe v reálnom čase. To výrazne znižuje manuálne chyby a zabezpečuje vysoko reprodukovateľné a spoľahlivé údaje na výpočet účinnosti konverzie NOx a úniku amoniaku.

Q4: Aké typy katalyzátorov SCR možno testovať pomocou tejto vyhodnocovacej jednotky?

Odpoveď: Jednotka je vysoko všestranná a môže obsahovať rôzne formy katalyzátorov, vrátane voštinových, doskových a vlnitých typov, ako aj vzorky prášku alebo častíc. Modulárny dizajn reaktora a prispôsobiteľné príslušenstvo umožňujú rýchle zmeny, vďaka čomu je vhodný na testovanie všetkého od čerstvých katalyzátorov v laboratórnom meradle až po priemyselné monolity plnej veľkosti.

Otázka 5: Je možné integrovať online nástroje na analýzu plynu na monitorovanie výkonu v reálnom čase?

A: Áno. Dvojreaktorová vyhodnocovacia jednotka SCR je navrhnutá s komplexnými rozhraniami na získavanie údajov, aby sa bez problémov integrovala s online analyzátormi, ako sú FTIR (Fourier Transform Infrared Spectroscopy), CLD (chemiluminiscenčné detektory) alebo plynové chromatografy. Táto integrácia umožňuje vysokofrekvenčné monitorovanie NOx, NH v reálnom čase₃a N₂O koncentrácie, okamžitý výpočet miery konverzie a selektivity na urýchlenie vašich cyklov výskumu a vývoja.
