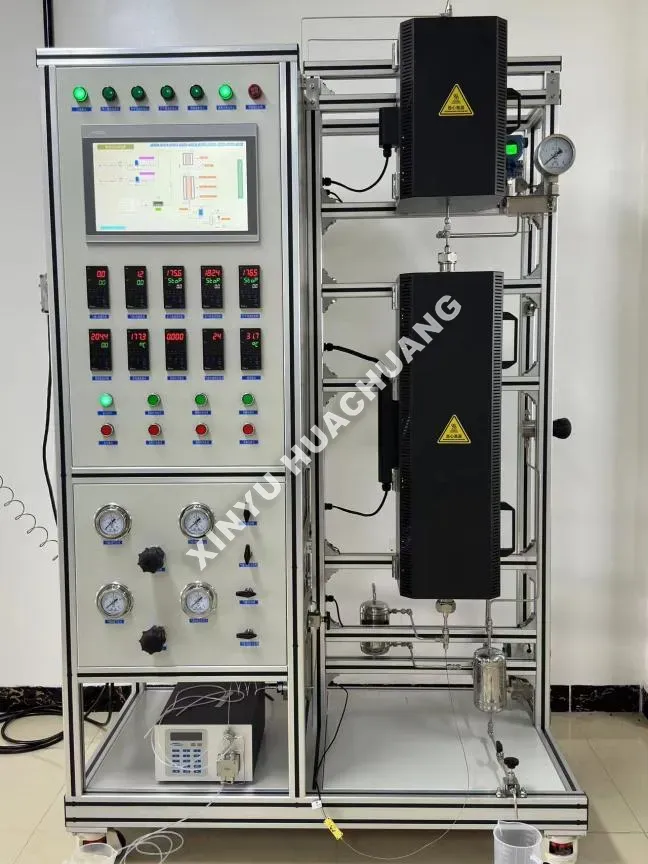

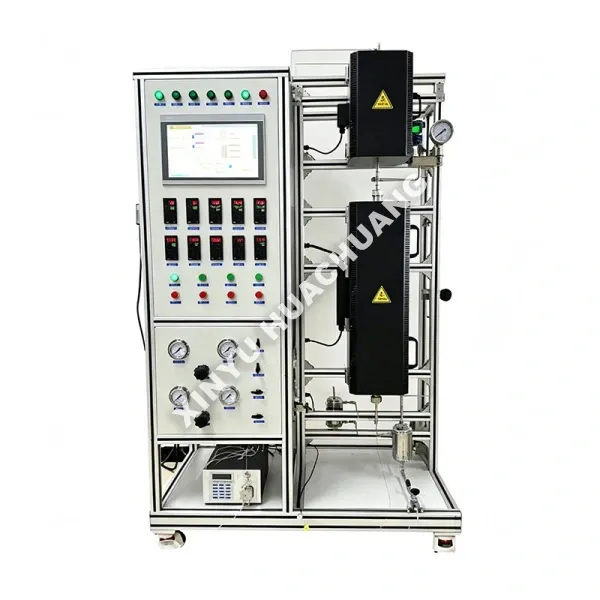

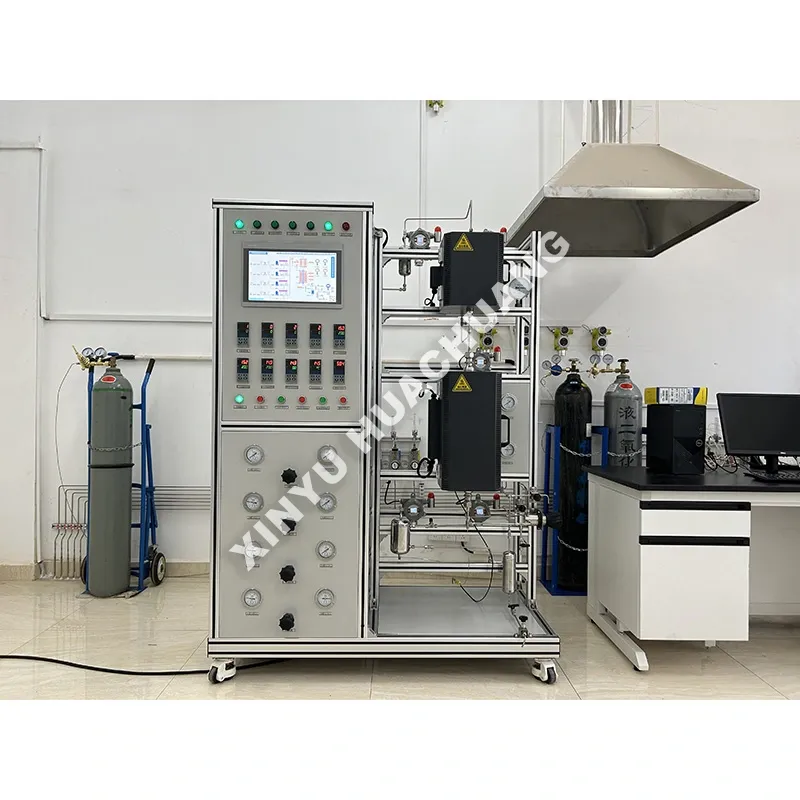

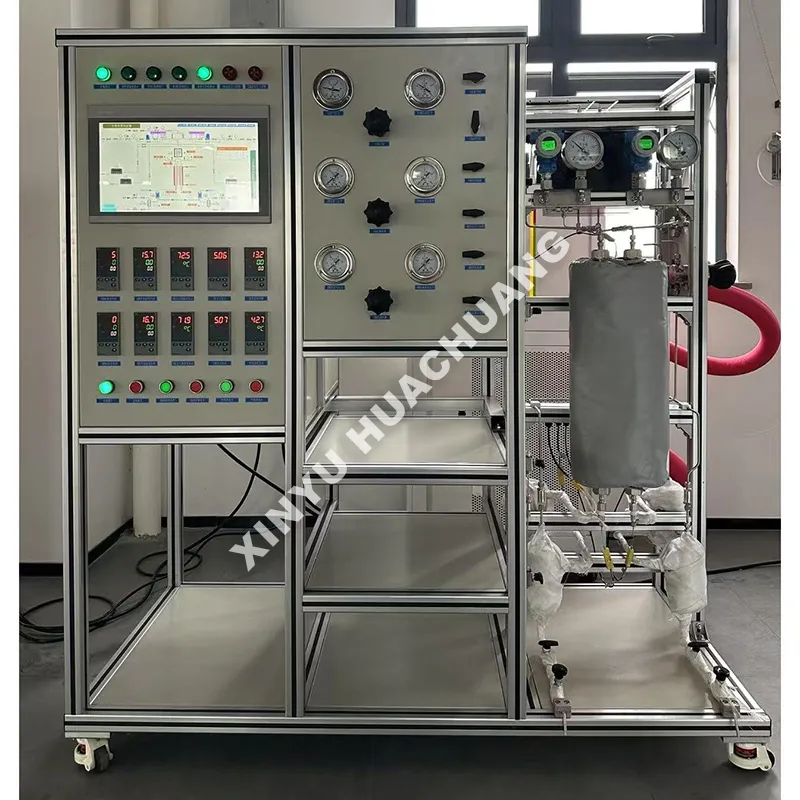

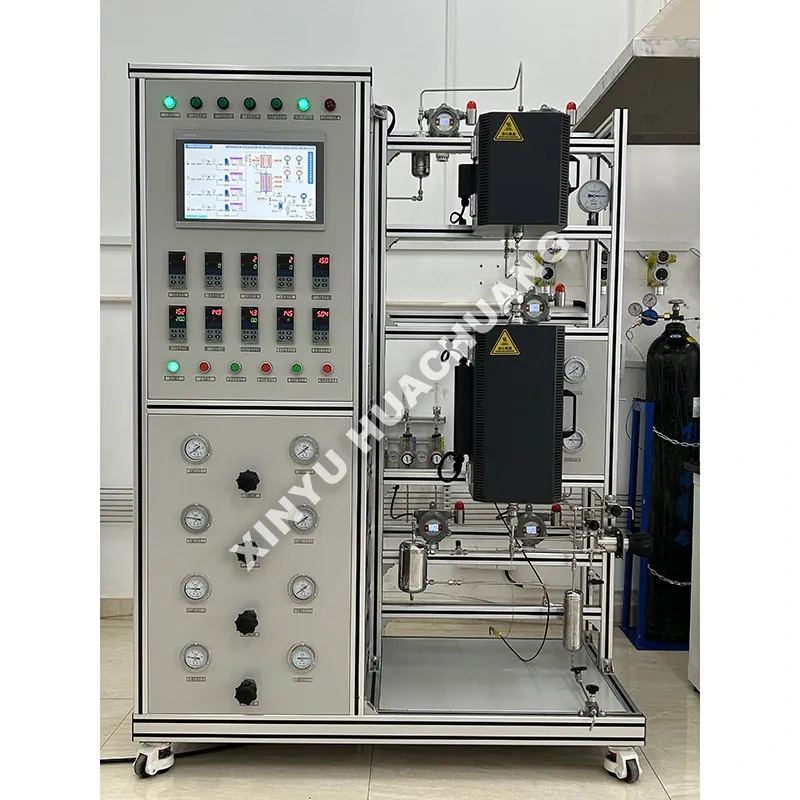

Katalyzátorová reakčná jednotka s pevným lôžkom

XINYU HUACHUANG Catalyst Fixed-Bed Reaction Unit je vysoko automatizovaný laboratórny reaktorový systém navrhnutý na presný výskum heterogénnej katalýzy. Je navrhnutý tak, aby simuloval priemyselné prostredie reakcie plyn-tuhá látka alebo kvapalina-pevná látka, presne riadi teplotu, tlak a prietoky. Táto jednotka, vybavená inteligentnou automatizáciou PLC a viacúrovňovými bezpečnostnými blokovaniami, je ideálna na skríning katalyzátorov, kinetické štúdie a škálovanie procesov v petrochemických, energetických a environmentálnych oblastiach.

Čo je to katalytická reakčná jednotka s pevným lôžkom?

Katalyzátorová reakčná jednotka s pevným lôžkom je špecializovaný chemický testovací prístroj, v ktorom sú pevné častice katalyzátora vložené do stacionárneho lôžka v rúrkovom reaktore. Reaktanty (plyn alebo kvapalina) nepretržite prechádzajú cez toto pevné lôžko, kde sa adsorbujú na aktívne miesta katalyzátora a podliehajú chemickej premene na produkty. Kvapalina stabilne preteká náplňou s minimálnym spätným miešaním, čo poskytuje vysoko stabilné prostredie na vyhodnotenie aktivity katalyzátora, selektivity a životnosti za kontrolovaných podmienok.

Technické špecifikácie

Kľúčové vlastnosti

● Vysoká konverzia a selektivita: Charakteristika plynulého toku pevného lôžka zaisťuje dlhý čas kontaktu medzi reaktantmi a katalyzátormi, minimalizuje vedľajšie reakcie a maximalizuje výťažok cieľového produktu.

● Nízke opotrebenie katalyzátora: Keďže lôžko katalyzátora zostáva úplne nehybné, nedochádza prakticky k žiadnemu mechanickému opotrebovaniu alebo odieraniu častíc, čo výrazne predlžuje životnosť katalyzátora a znižuje prevádzkové náklady.

● Presné viaczónové zahrievanie: Pokročilé viaczónové regulátory teploty PID zaisťujú izotermický profil naprieč katalyzátorovým lôžkom, čím sa eliminujú horúce miesta a zaisťujú sa vysoko reprodukovateľné kinetické údaje.

● Modulárny a prispôsobiteľný dizajn: Flexibilná konfigurácia predhrievačov, kondenzátorov, separátorov plynu a kvapalín a online analyzátorov (GC/MS) na splnenie špecifických experimentálnych požiadaviek.

● Bezpečnosť na priemyselnej úrovni: Vybavené automatickými tlakovými poistnými ventilmi, detektormi úniku a tlačidlami núdzového zastavenia na zaistenie bezpečnej prevádzky počas vysokotlakovej hydrogenácie alebo exotermických reakcií.

Bezpečnostné opatrenia pri používaní

● Správne plnenie katalyzátora: Kalyzátor vždy zabaľte rovnomerne, aby ste sa vyhli usmerňovaniu (kde plyn obchádza katalyzátor). Použite inertnú kremennú vlnu alebo keramické guľôčky v hornej a dolnej časti na podporu lôžka a distribúciu prúdu plynu.

● Predhrievanie a čistenie: Pred zahrievaním systém vždy prepláchnite inertným plynom (napr. N2 alebo Ar). Nikdy neohrievajte reaktor bez prietoku plynu, aby ste predišli lokálnemu prehriatiu a poškodeniu katalyzátora.

● Prevencia kondenzácie: Ak pri reakcii vznikajú ťažké uhľovodíky alebo voda, zaistite, aby všetky potrubia a ventily po prúde boli správne vykurované (napr. > 150 °C), aby sa zabránilo kondenzácii a upchatiu.

● Bezpečné vypnutie: Po experimente najskôr zastavte prívod kvapaliny, potom pokračujte v prúdení plynu, pričom ochladzujte reaktor na izbovú teplotu a potom odtlakujte.

Bežné chyby vs. správne metódy

● Chyba: Zahrievanie prázdneho reaktora alebo zahrievanie bez prietoku plynu. Správna metóda: Pred zapnutím ohrievača vždy vytvorte stabilný prietok plynu, aby ste zabezpečili rovnomerný prenos tepla a ochránili termočlánok.

● Chyba: Zabalenie katalyzátora príliš tesne alebo nerovnomerne. Správna metóda: Naplňte katalyzátor po malých dávkach a jemne poklepte na reaktor, aby ste zaistili jednotnú hustotu. Vyhnite sa nadmernej sile, aby ste zabránili rozdrveniu peliet katalyzátora.

● Chyba: Ignorovanie sledovania poklesu tlaku. Správna metóda: Pravidelne monitorujte vstupný/výstupný tlakomer. Náhle zvýšenie poklesu tlaku indikuje zablokovanie lôžka alebo koksovanie; znížte rýchlosť dávkovania alebo okamžite regenerujte katalyzátor.

● Chyba: Otváranie systému pod tlakom. Správna metóda: Pred uvoľnením akýchkoľvek armatúr vždy skontrolujte, či sa tlak v systéme vrátil na atmosférickú úroveň a či je teplota nižšia ako 50 °C.

Doprava a balenie

● Profesionálne balenie: Reakčná jednotka katalyzátora s pevným lôžkom je bezpečne zabalená v drevených debnách štandardných na export bez použitia fumigácie. Všetky citlivé prístroje (MFC, PLC panely) sú zabalené do nárazuvzdornej peny a fólie odolnej voči vlhkosti.

● Upevnenie komponentov: Vnútorné potrubia a reaktory sú pevne pripevnené pomocou oceľových konzol, aby sa zabránilo poškodeniu počas námornej alebo leteckej prepravy.

● Dokumentácia: Obsiahly anglický návod na obsluhu, elektrické schémy, schémy P&ID a zoznam balenia sú súčasťou vodotesného vrecka na dokumenty pripojenej k prepravke.

● Globálna logistika: Podporujeme podmienky EXW, FOB, CIF a DDP a poskytujeme doručovacie služby z domu do domu do laboratórií a výskumných zariadení po celom svete.

Popredajný servis a podpora

V XINYU HUACHUANG sme odhodlaní poskytovať komplexnú a spoľahlivú popredajnú podporu, aby sme zabezpečili nepretržitú a efektívnu prevádzku vášho zariadenia. Náš špecializovaný servisný tím je vždy pripravený vám pomôcť.

Komplexné krytie záruky

Na naše zariadenia s hrdosťou ponúkame dvojročnú záruku. Počas tohto obdobia poskytujeme bezplatné služby údržby a opráv pre akékoľvek problémy súvisiace s kvalitou, s výnimkou tých, ktoré sú spôsobené nesprávnou obsluhou, neoprávnenými úpravami alebo vyššou mocou. Pre zariadenia po dvojročnej záručnej dobe naďalej ponúkame služby celoživotnej údržby, pričom účtujeme len náklady na náhradné diely a prácu.

mechanizmus rýchlej reakcie

Ponúkame 7 × 24 hodín profesionálnu inžiniersku telefonickú podporu. Po prijatí oznámenia o poruche náš technický tím odpovie do 24 hodín a poskytne realizovateľné riešenie. Ak je potrebný servis na mieste, naši profesionálni inžinieri dorazia do vášho zariadenia do jedného týždňa. Za zvláštnych okolností, keď zariadenie nie je možné opraviť, ho bezpodmienečne vymeníme za nové zariadenie alebo poskytneme náhradné zariadenie počas dvojročnej záručnej doby, prípadne prijmeme potrebné opatrenia na obnovenie normálnej prevádzky.

FAQ

Otázka 1: Aké sú hlavné výhody použitia reakčnej jednotky s pevným lôžkom katalyzátora na katalytický výskum?

Odpoveď: Katalyzátorová reakčná jednotka s pevným lôžkom ponúka jednoduchú štruktúru a vysoko stabilnú prevádzku, vďaka čomu je ideálna na nepretržité spracovanie. Pretože častice katalyzátora zostávajú stacionárne, mechanické opotrebenie je minimalizované, čím sa výrazne predlžuje životnosť katalyzátora. Okrem toho sa prietok tekutiny približuje k zátkovému toku s minimálnym spätným miešaním, čo poskytuje vynikajúcu selektivitu reakcie a vysoko presné kinetické údaje pre výskum a vývoj.

Otázka 2: Ako systém zabraňuje vzniku „horúcich miest“ alebo úniku teploty počas silných exotermických reakcií?

Odpoveď: Regulácia teploty je kritická v systémoch s pevným lôžkom. Naša reakčná jednotka s pevným lôžkom katalyzátora je vybavená viaczónovou nezávislou reguláciou teploty PID (zóny predhrievania, reakcie a izolácie), aby sa zabezpečil rovnomerný teplotný profil. Pre vysoko exotermické reakcie ponúkame špecializované konštrukcie reaktorov na výmenu tepla (ako sú viacrúrkové reaktory) a pokročilé bezpečnostné blokovania, ktoré automaticky zastavia prívod alebo spustia núdzové odvzdušnenie, ak teploty lôžka prekročia bezpečné limity.

Otázka 3: Dokáže si táto jednotka poradiť s rôznymi fázami reaktantov a ako sa riadi prívodný systém?

Odpoveď: Áno, jednotka je veľmi všestranná. Môže byť nakonfigurovaný pre reakcie plyn-tuhá látka, kvapalina-pevná látka alebo plyn-kvapalina-tuhá látka (skvapkávané lôžko). Napájací systém využíva vysoko presné regulátory hmotnostného prietoku (MFC) pre plyny a bezpulzné vysokotlakové dávkovacie čerpadlá pre kvapaliny, ktoré zaisťujú presné stechiometrické pomery a stabilné prietoky, ktoré sú nevyhnutné pre reprodukovateľné experimentálne výsledky.

Q4: Aké bezpečnostné opatrenia sú zavedené pre operácie zahŕňajúce vysokú teplotu a vysoký tlak?

Odpoveď: Bezpečnosť je našou najvyššou prioritou. Katalyzátorová reakčná jednotka s pevným lôžkom sa vyznačuje robustným, viacúrovňovým bezpečnostným dizajnom, ktorý kombinuje hardvér a softvér. Zahŕňa automatické systémy preplachovania dusíkom, ktoré zabraňujú vzniku výbušných zmesí plynov, alarmom nadmernej teploty a pretlaku a protokolom núdzového vypnutia. Teleso reaktora je vyrobené z prvotriednych zliatin odolných voči vysokým teplotám a vysokému tlaku (napr. SS316L, Hastelloy), ktoré zaručujú bezpečnú prevádzku v extrémnych podmienkach.

Q5: Ako vylepšuje riadiaci systém priemyselného PLC + PC softvér proces hodnotenia?

Odpoveď: Integrovaná architektúra priemyselného PLC + PC softvéru zaisťuje plne automatizované riadenie vykurovania, prietoku plynu/kvapaliny a zaznamenávania údajov, čím sa výrazne znižuje počet manuálnych chýb. Systém poskytuje monitorovanie kritických parametrov v reálnom čase, automatické zaznamenávanie historických údajov a generovanie trendových kriviek. Toto inteligentné získavanie údajov umožňuje výskumníkom presne sledovať aktivitu katalyzátora, mieru konverzie a selektivitu počas dlhodobého nepretržitého testovania.
