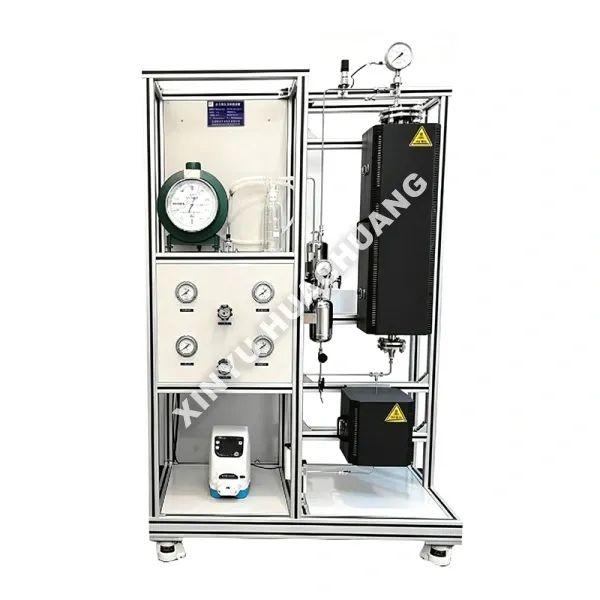

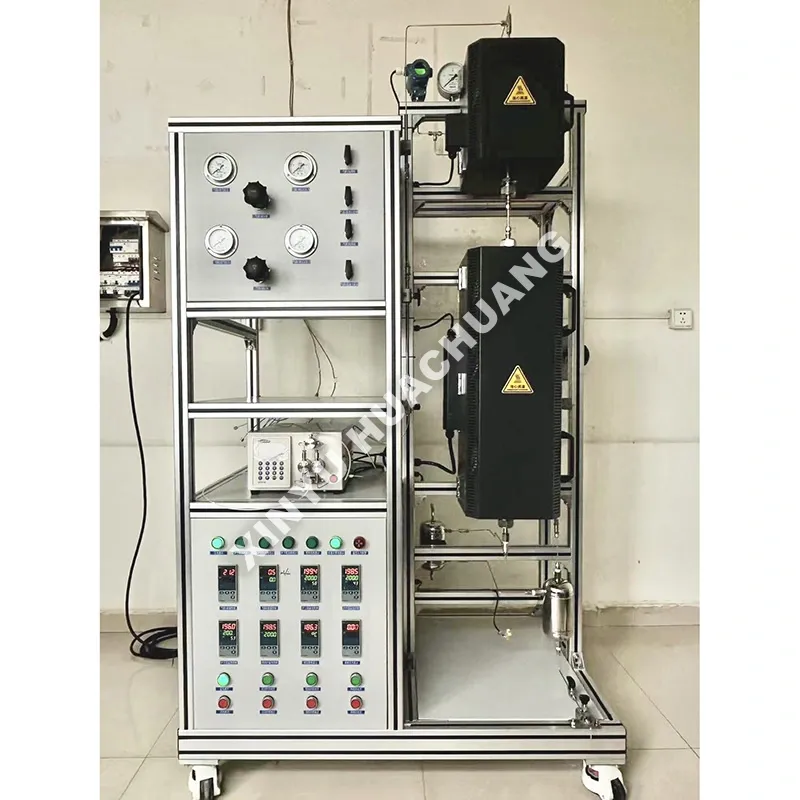

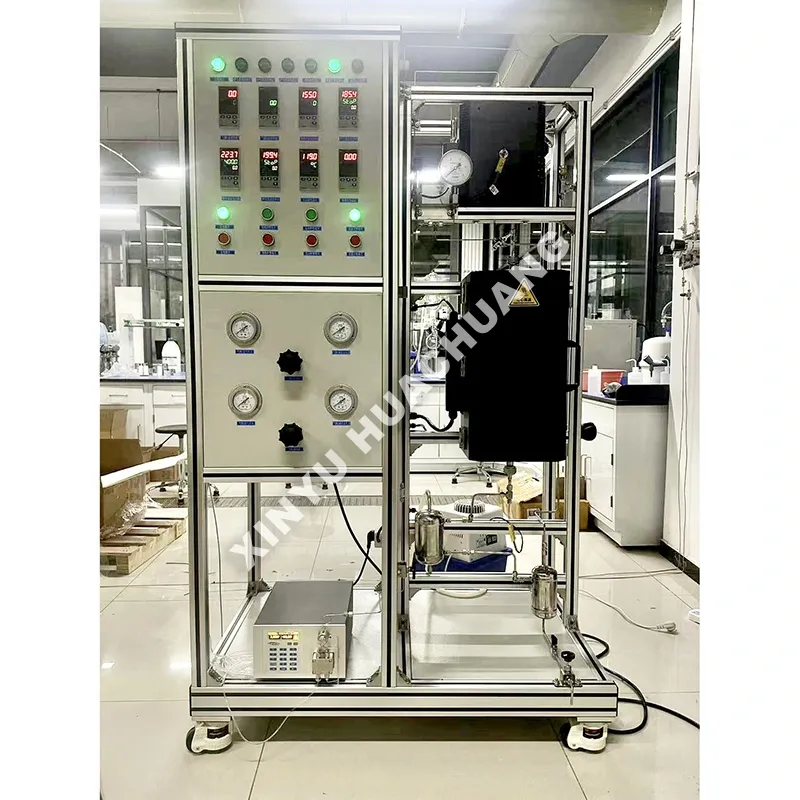

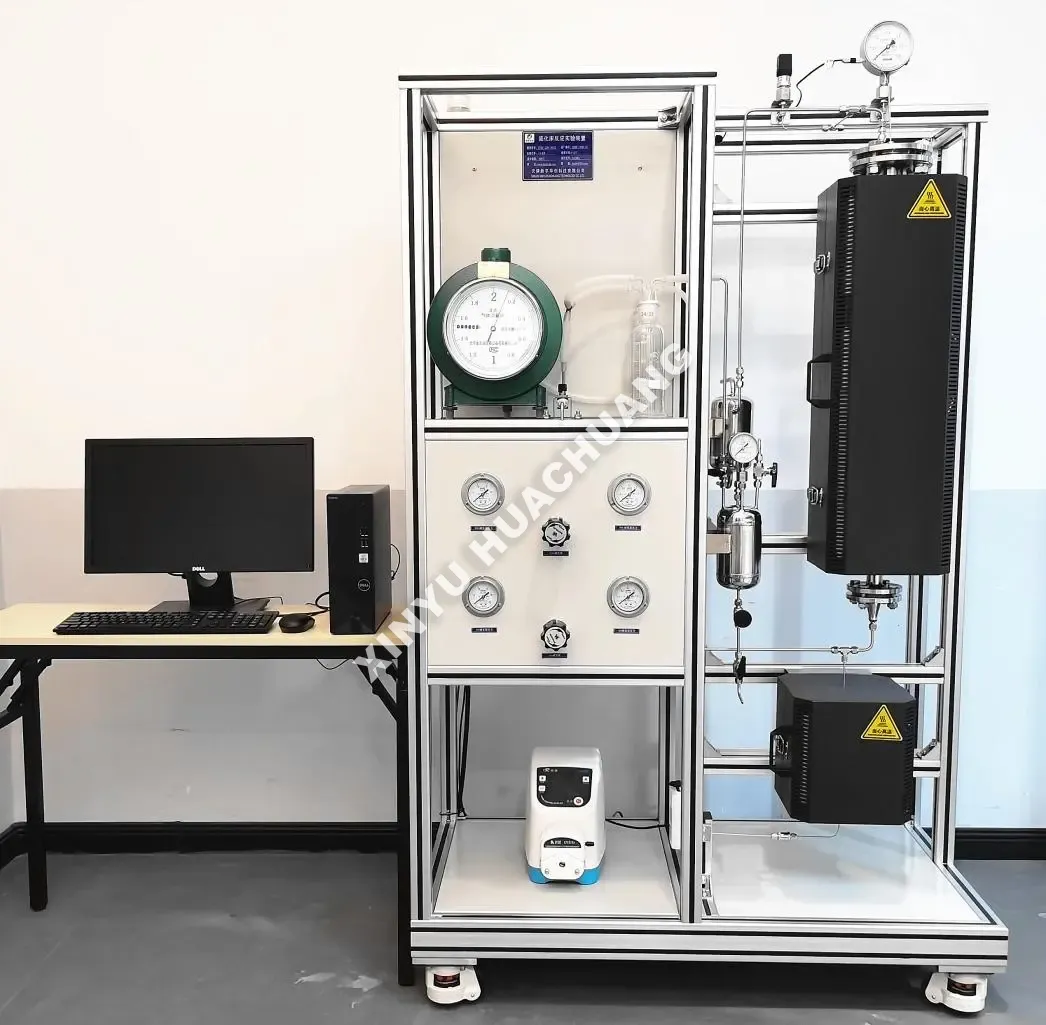

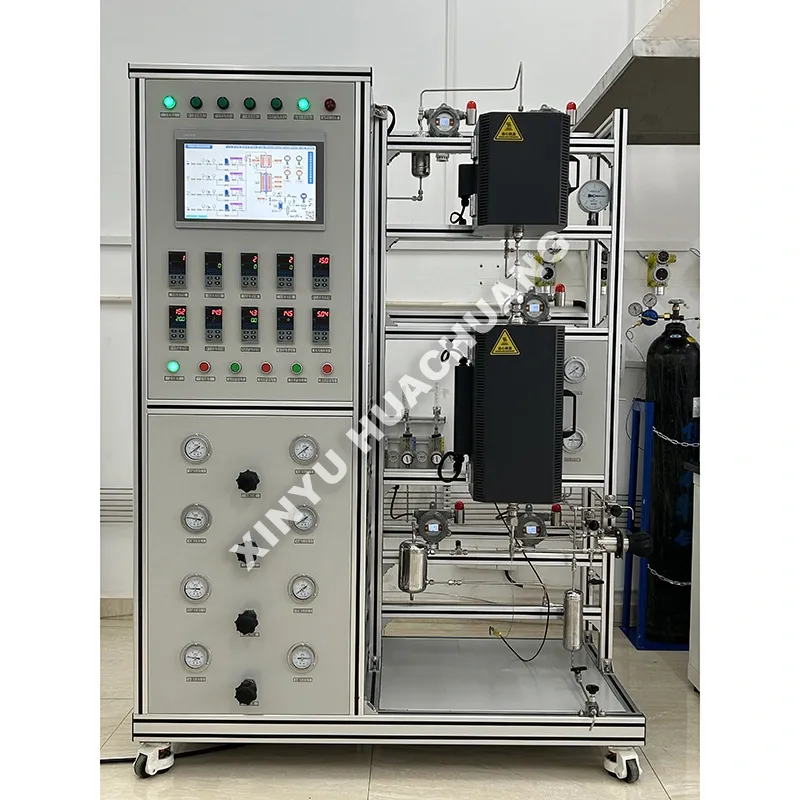

Vyhodnocovacia jednotka PLC s fluidným lôžkom

XINYU HUACHUANG PLC Fluidized-Bed Evaluation Unit je pokročilý laboratórny reaktor navrhnutý na presné testovanie katalyzátorov a kinetický výskum. Skonštruovaný s inteligentným riadením PLC a modulárnou architektúrou presne simuluje stavy priemyselnej fluidizácie (bublanie, turbulencia, rýchla fluidizácia). Systém je vybavený presnou reguláciou teploty ± 1 °C a pokročilými bezpečnostnými zámkami, ktoré zaisťujú vysokú reprodukovateľnosť údajov. Ideálne pre výskum a vývoj, pilotné testy a optimalizáciu procesov v petrochemických a environmentálnych oblastiach.

Čo je PLC vyhodnocovacia jednotka s fluidným lôžkom?

PLC Fluidized-Bed Evaluation Unit je vysoko automatizovaný laboratórny reakčný inžiniersky prístroj. Využíva programovateľný logický ovládač (PLC) na presnú reguláciu prietoku plynu, teploty a tlaku, pričom suspenduje pevné častice katalyzátora v pohybujúcom sa prúde tekutiny. To vytvára stav podobný tekutine, ktorý maximalizuje kontaktnú plochu plynu a tuhej látky, eliminuje horúce miesta a poskytuje vysoko reprodukovateľné údaje pre hodnotenie výkonu katalyzátora a výskum reakčnej kinetiky.

Aké sú výrazné výhody ?

● Inteligentná automatizácia PLC: Plne automatizované riadenie vykurovania, prietoku plynu a zaznamenávanie údajov, vyhodnocovacia jednotka PLC s fluidným lôžkom výrazne znižuje manuálne chyby a zaisťuje stabilnú dlhodobú prevádzku.

● Vynikajúci prenos tepla a hmoty: Intenzívne miešanie častíc zaručuje rovnomernú teplotu lôžka a zabraňuje vzniku „horúcich miest“, vďaka čomu je ideálny pre silné exotermické reakcie.

● Vysoko prispôsobiteľné: Modulárny dizajn umožňuje flexibilnú konfiguráciu rozmerov reaktora, rozsahov prevádzkového tlaku/teploty a online analytických nástrojov.

● Priemyselná simulácia: Presne replikuje skutočnú priemyselnú dynamiku tekutín (bublajúce, turbulentné, rýchla fluidizácia), aby preklenula priepasť medzi laboratórnym výskumom a komerčným rozširovaním.

● Komplexná bezpečnosť: Vybavené viacúrovňovými bezpečnostnými blokovaniami (ochrana proti nadmernej teplote, nadmernému tlaku a úniku plynu) na ochranu personálu aj zariadenia.

Technické špecifikácie

Oblasti použitia

● Petrochemikálie: Fluid Catalytic Crack (FCC), Metanol na olefíny (MTO), Alkánová dehydrogenácia.

● Energetické a uhoľné chemikálie: Fischer-Tropschova syntéza, splyňovanie biomasy, skvapalňovanie uhlia.

● Environmentálna katalýza: Katalytické spaľovanie VOC, denitrifikácia spalín (DeNOx).

● Nové materiály: Chemical Vapour Deposition (CVD) pre uhlíkové nanorúrky, syntéza grafénu.

● Akademický výskum: Základné štúdie o viacfázovom prúdení, prenose tepla a prenose hmoty.

Výrobný proces

1. Potvrdenie požiadavky: Pochopte špecifické potreby klienta na testovanie a prispôsobte technický návrh.

2. Design & Engineering: Dokončite CAD výkresy, P&ID a elektrické schémy.

3. Presná výroba: CNC opracovanie komponentov reaktora a montáž riadiacej skrine PLC.

4. Továrenské testovanie: Prísne tlakové testovanie, kalibrácia rovnomernosti teploty a ladenie logiky PLC.

5. Balenie a doprava: Exportné štandardné drevené debny s podporou globálnej logistiky.

6. Inštalácia a podpora: Poskytujte online pokyny na inštaláciu a technickú podporu počas celej životnosti.

Popredajný servis a podpora

V XINYU HUACHUANG sme odhodlaní poskytovať komplexnú a spoľahlivú popredajnú podporu, aby sme zabezpečili nepretržitú a efektívnu prevádzku vášho zariadenia. Náš špecializovaný servisný tím je vždy pripravený vám pomôcť.

Komplexné krytie záruky

Na naše zariadenia s hrdosťou ponúkame dvojročnú záruku. Počas tohto obdobia poskytujeme bezplatné služby údržby a opráv pre akékoľvek problémy súvisiace s kvalitou, s výnimkou tých, ktoré sú spôsobené nesprávnou obsluhou, neoprávnenými úpravami alebo vyššou mocou. Pre zariadenia po dvojročnej záručnej dobe naďalej ponúkame služby celoživotnej údržby, pričom účtujeme len náklady na náhradné diely a prácu.

mechanizmus rýchlej reakcie

Ponúkame 7 × 24 hodín profesionálnu inžiniersku telefonickú podporu. Po prijatí oznámenia o poruche náš technický tím odpovie do 24 hodín a poskytne realizovateľné riešenie. Ak je potrebný servis na mieste, naši profesionálni inžinieri dorazia do vášho zariadenia do jedného týždňa. Za zvláštnych okolností, keď zariadenie nie je možné opraviť, ho bezpodmienečne vymeníme za nové zariadenie alebo poskytneme náhradné zariadenie počas dvojročnej záručnej doby, prípadne prijmeme potrebné opatrenia na obnovenie normálnej prevádzky.

Často kladené otázky

Otázka 1: Aká je primárna výhoda použitia PLC vyhodnocovacej jednotky s fluidným lôžkom oproti tradičným reaktorom s pevným lôžkom?

Odpoveď: Na rozdiel od reaktorov s pevným lôžkom, ktoré často trpia „horúcimi miestami“ a nerovnomerným rozložením teploty, naša vyhodnocovacia jednotka PLC s fluidným lôžkom vytvára vysoko rovnomerné tepelné prostredie vďaka intenzívnemu miešaniu pevných častíc. Vďaka tomu je mimoriadne vhodný pre silné exotermické reakcie a umožňuje nepretržitú cirkuláciu a regeneráciu katalyzátorov, čo presne simuluje stavy priemyselnej fluidizácie pre vysoko spoľahlivé kinetické údaje.

Q2: Ako zabezpečuje riadiaci systém Industrial PLC + PC Software presnosť a bezpečnosť pri vysokoteplotných hodnoteniach?

Odpoveď: Jednotka využíva softvérovú architektúru Industrial PLC + PC na plne automatizovanú prevádzku a komplexnú správu údajov. PLC využíva adaptívnu reguláciu PID a algoritmy riadenia s uzavretou slučkou na udržanie kolísania teploty v rozmedzí ±1℃ a tlaku v rozmedzí ±0,1MPa. PC softvér poskytuje užívateľsky prívetivé rozhranie na monitorovanie v reálnom čase, vyhľadávanie historických údajov a sledovanie kriviek. Okrem toho je vybavený viacúrovňovými bezpečnostnými blokovaniami (vrátane núdzového vypnutia pri nadmernej teplote, pretlaku a výpadku prúdu), ktoré zaručujú bezobslužnú a bezpečnú prevádzku počas dlhodobého testovania.

Q3: Dokáže táto vyhodnocovacia jednotka zvládnuť rôzne typy surovín a zložité reakčné procesy?

A: Absolútne. Jednotka má vysoko modulárny dizajn s presnými regulátormi hmotnostného prietoku (MFC) pre plyny a vysoko presnými dávkovacími čerpadlami pre kvapaliny. Či už vykonávate katalytické krakovanie, splyňovanie biomasy, Fischer-Tropschovu syntézu alebo spaľovanie VOC, systém je možné prispôsobiť pomocou vhodných predhrievačov, atomizérov a špecializovaných materiálov reaktora (napr.

Q4: Ako systém riadi opotrebenie katalyzátora a separáciu produktu počas nepretržitej prevádzky?

Odpoveď: Na udržanie optimálnej kvality fluidizácie a zabránenie strate jemných častíc katalyzátora je jednotka vybavená dvojstupňovým cyklónovým separačným systémom s obložením odolným voči opotrebovaniu, čím sa dosahuje miera regenerácie jemného prášku viac ako 95 %. Integrovaná cirkulačná slučka katalyzátora umožňuje nepretržité chladenie, regeneráciu a presný návrat do reaktora, čím zabezpečuje stabilnú hustotu lôžka a vysoko presné vyhodnotenie životnosti katalyzátora.

Otázka 5: Je možné integrovať online analýzu produktu so systémom PLC na monitorovanie údajov v reálnom čase?

A: Áno. Jednotka PLC Fluidized-Bed Evaluation Unit je navrhnutá s komplexnými možnosťami získavania údajov. Môže sa bez problémov integrovať s online plynovými chromatografmi (GC) alebo hmotnostnými spektrometrami (MS). Softvérový systém Industrial PLC + PC automaticky synchronizuje údaje o zložení produktu v reálnom čase s prevádzkovými parametrami (teplota, tlak, prietok), okamžite vypočítava miery konverzie a selektivitu, aby sa výrazne urýchlil váš výskum a vývoj a cykly optimalizácie procesov.
