Zásobník na tekutiny

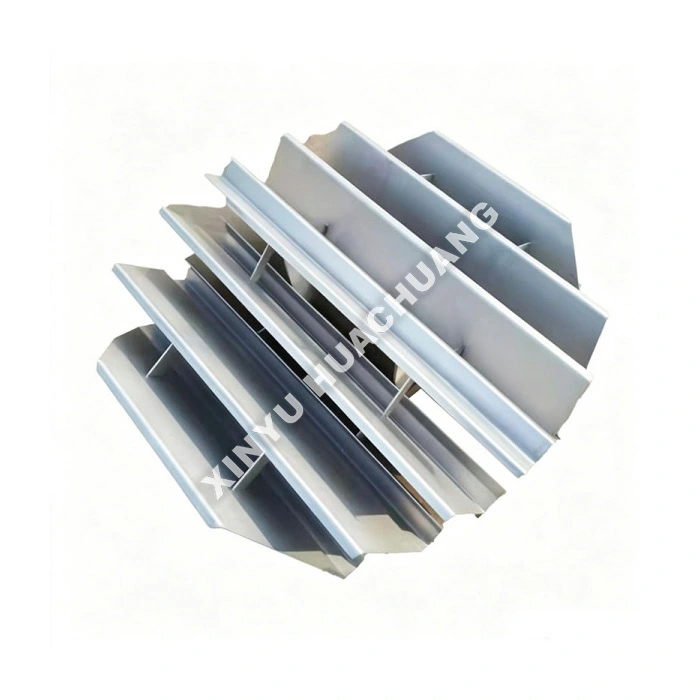

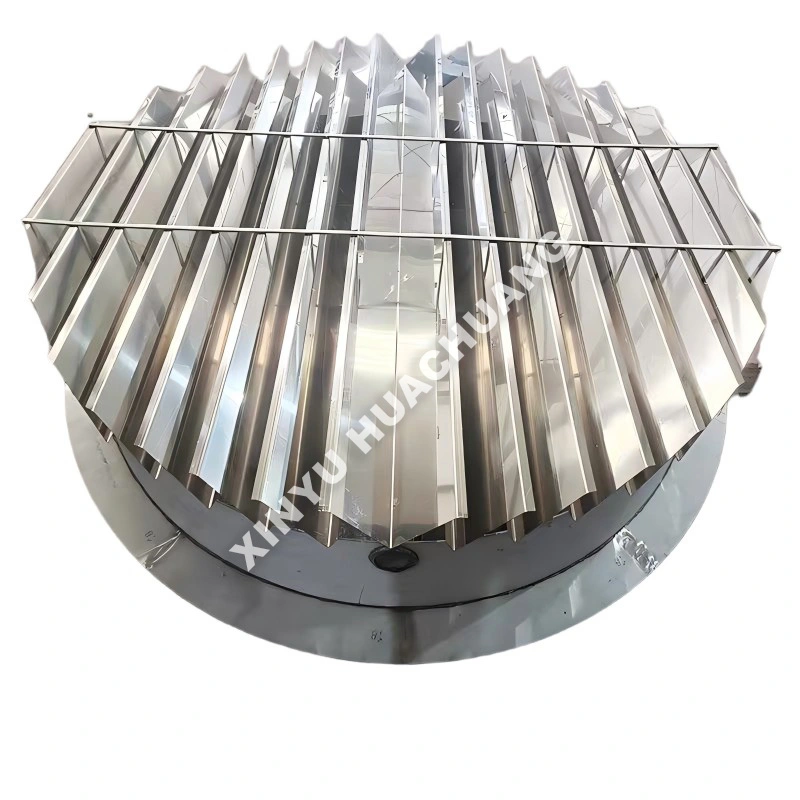

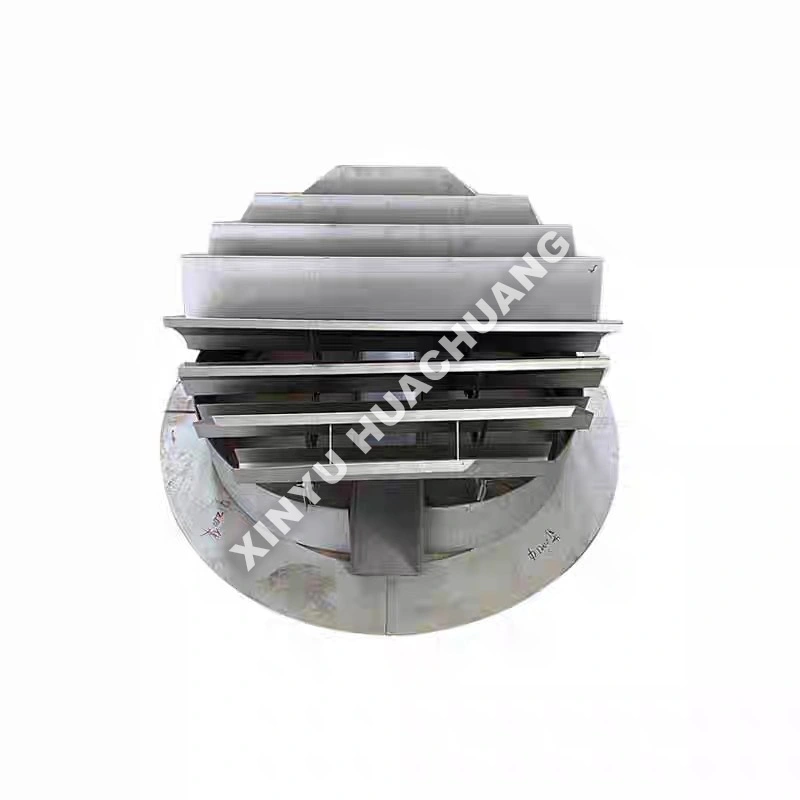

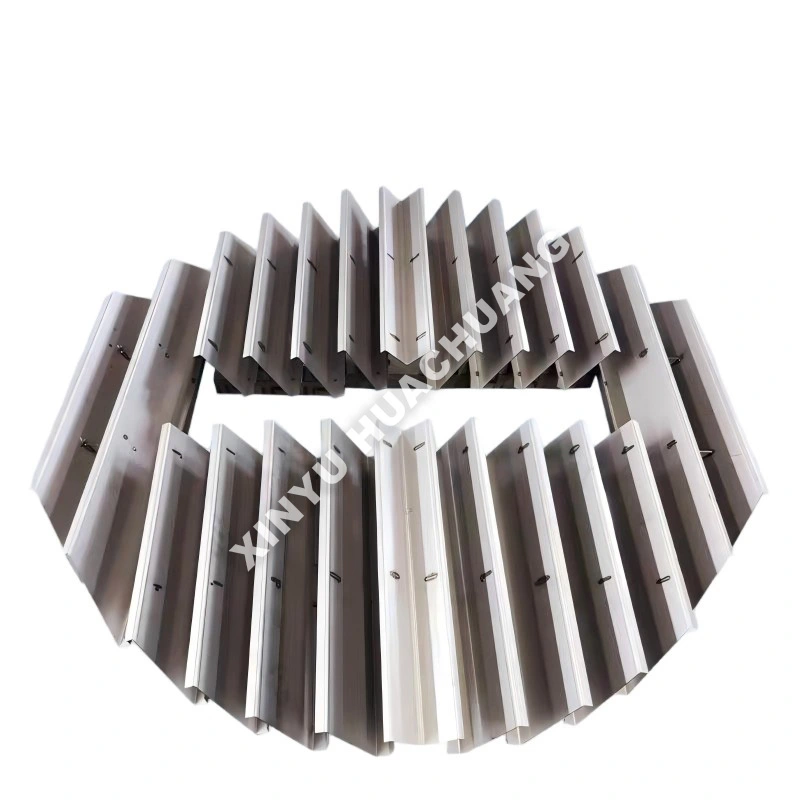

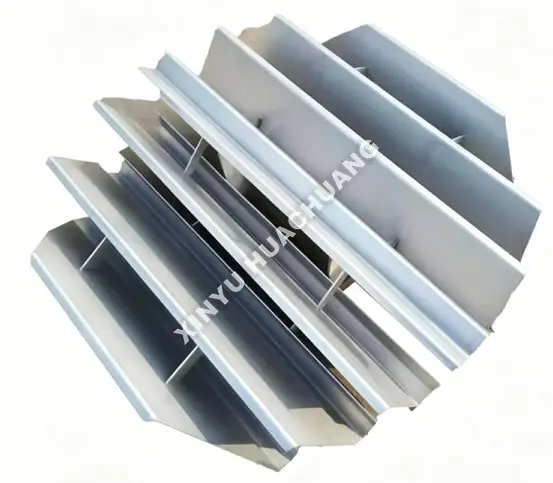

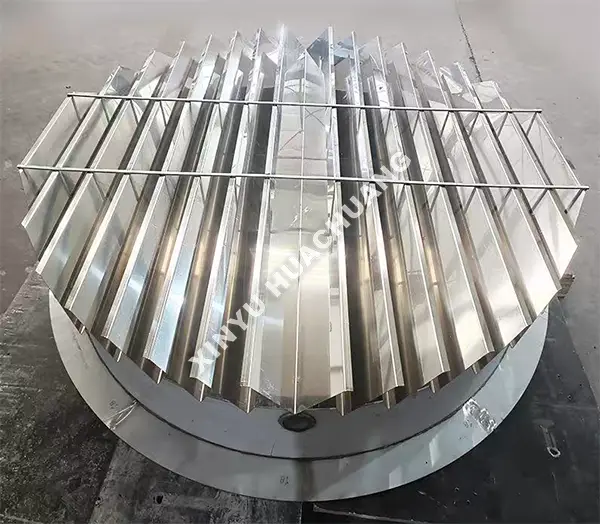

Zásobník na zber kvapalín XINYU HUACHUANG je kritickým interným komponentom veže špeciálne navrhnutým na zachytávanie, zhromažďovanie a redistribúciu tekutín v kolónach s malým priemerom. Táto zberná vanička na kvapaliny, navrhnutá tak, aby zabraňovala tečeniu cez stenu a udržiavala účinnosť separácie, zaisťuje rovnomerný kontakt para-kvapalina v celom náplňovom lôžku. Jeho kompaktný a robustný dizajn ho robí ideálnym pre laboratórium, pilotné veže a procesy vyžadujúce prechodný prívod alebo bočný ťah.

Čo je podnos na zber kvapalín?

Zásobník na zber kvapalín je horizontálna miska inštalovaná medzi náplňami v destilačných, absorpčných alebo stripovacích kolónach. Zachytáva kvapalinu stekajúcu po obale a rovnomerne ju rozdeľuje do spodnej vrstvy. Tento zásobník na zber kvapalín je nevyhnutný na udržanie účinnosti kolóny vo vysokých pilotných vežiach, kde môže nesprávna distribúcia kvapaliny vážne ovplyvniť výkon. Slúži tiež ako platforma pre vstrekovanie medziproduktu, odber bočného ťahu alebo body monitorovania teploty.

Prečo práve tento?

● Špičkový zber tekutín: Optimalizovaná geometria panvice s primeranou hĺbkou zaisťuje úplné zachytenie tekutiny aj pri vysokých rýchlostiach pary.

● Dizajn proti stene: Okrajové tesniace krúžky a usmerňovače zabraňujú kvapaline obchádzať náplň a stekať po stenách kolóny.

● Oblasť vysokého prechodu pár: Konštrukcia otvorenej stúpačky minimalizuje pokles tlaku a zároveň umožňuje neobmedzený prietok pary cez kolektor.

● Robustná konštrukcia: Postavené z prémiových SS304/316L alebo špeciálnych zliatin, aby odolali tepelnému namáhaniu a korozívnemu prostrediu.

● Modulárna inštalácia: Precízne vyrobené časti zaisťujú rýchlu montáž a dokonalé vyrovnanie vo vnútri veže.

Technické špecifikácie

Výberový plán

● Definovanie zaťaženia kvapalinou a parou: Presne vypočítajte očakávaný prietok kvapaliny a rýchlosť pary. Toto určuje požadovanú hĺbku panvice, veľkosť stúpačky a oblasť priechodu pary zbernej misky na kvapaliny.

● Posúďte priemer veže: Uistite sa, že tácka má presnú veľkosť pre váš špecifický priemer laboratória alebo pilotnej kolóny, aby ste predišli úniku.

● Kompatibilita materiálu: Vyberte vhodnú metalurgiu na základe teploty procesu a chemickej agresivity. Štandard SS316L pokrýva väčšinu aplikácií; vysoko korozívne prostredie vyžaduje Hastelloy.

● Požiadavky na funkcie: Určite, či zásobník potrebuje ďalšie funkcie, ako sú trysky s bočným ťahaním, medziľahlé miesta podávania alebo možnosti prerozdeľovania.

Proces kontroly kvality

● Overenie materiálu: Prísna kontrola prichádzajúcich plechov a zváracích materiálov, aby sa zabezpečila metalurgická zhoda.

● Presnosť rozmerov: Presné meranie hĺbky panvice, priemeru stúpačky a celkovej rovinnosti, aby sa zaručilo správne uchytenie a zber tekutiny.

● Kvalita zvárania: Komplexná vizuálna a NDT (nedeštruktívne testovanie) kontrola všetkých zvarov na zaistenie tesnosti.

● Povrchová úprava: Overenie kvality pasivácie alebo povlaku na zaistenie odolnosti voči korózii v náročných prevádzkových prostrediach.

● Test montáže: Pred odoslaním overte modulárne sekcie pred montážou na potvrdenie správneho zarovnania a tesnenia.

Popredajný servis a podpora

V XINYU HUACHUANG sme odhodlaní poskytovať komplexnú a spoľahlivú popredajnú podporu, aby sme zabezpečili nepretržitú a efektívnu prevádzku vášho zariadenia. Náš špecializovaný servisný tím je vždy pripravený vám pomôcť.

Komplexné krytie záruky

Na naše zariadenia s hrdosťou ponúkame dvojročnú záruku. Počas tohto obdobia poskytujeme bezplatné služby údržby a opráv pre akékoľvek problémy súvisiace s kvalitou, s výnimkou tých, ktoré sú spôsobené nesprávnou obsluhou, neoprávnenými úpravami alebo vyššou mocou. Pre zariadenia po dvojročnej záručnej dobe naďalej ponúkame služby celoživotnej údržby, pričom účtujeme len náklady na náhradné diely a prácu.

mechanizmus rýchlej reakcie

Ponúkame 7 × 24 hodín profesionálnu inžiniersku telefonickú podporu. Po prijatí oznámenia o poruche náš technický tím odpovie do 24 hodín a poskytne realizovateľné riešenie. Ak je potrebný servis na mieste, naši profesionálni inžinieri dorazia do vášho zariadenia do jedného týždňa. Za zvláštnych okolností, keď zariadenie nie je možné opraviť, ho bezpodmienečne vymeníme za nové zariadenie alebo poskytneme náhradné zariadenie počas dvojročnej záručnej doby, prípadne prijmeme potrebné opatrenia na obnovenie normálnej prevádzky.

Často kladené otázky (FAQ)

Q1: Aká je primárna funkcia podnosu na zber kvapalín v plnenej kolóne?

Odpoveď: Miska zberača kvapalín zachytáva kvapalinu tečúcu dolu z baliacej časti hore a rovnomerne ju rozdeľuje do baliaceho lôžka pod. Bez tejto etáže sa nedostatočná distribúcia kvapaliny hromadí vo viacerých sekciách náplne, čím sa postupne znižuje účinnosť separácie. Zberná miska v podstate "resetuje" distribúciu kvapaliny na každej hranici balenia.

Otázka 2: Prečo je zásobník na zber kvapalín nevyhnutný vo vysokých pilotných vežiach?

Odpoveď: Vo vysokých vežiach s viacerými sekciami náplne má kvapalina tendenciu unášať sa smerom k stene kolóny pri jej zostupe, čo vytvára čoraz závažnejšiu nesprávnu distribúciu s každou ďalšou sekciou. Bez zberných podnosov medzi sekciami môže tento kumulatívny efekt spôsobiť, že spodné sekcie náplne sú takmer neúčinné, čím sa plytvá drahým katalyzátorom alebo plniacim materiálom.

Otázka 3: Aké ďalšie funkcie plní zberná vaňa okrem prerozdeľovania?

Odpoveď: Zberná miska tiež slúži ako platforma pre vstrekovanie medziproduktu, bočný odber medziproduktov a inštaláciu bodov monitorovania teploty. Tieto dodatočné funkcie z neho robia všestranný nástroj na riadenie procesov, nielen zariadenie na prerozdeľovanie tekutín.

Q4: Ako je kolektorová vaňa navrhnutá tak, aby minimalizovala pokles tlaku?

Odpoveď: Podnos je navrhnutý s veľkou voľnou prierezovou plochou – často presahujúcou 85 % – aby umožnil prechod stúpajúcej pary s minimálnym odporom. Zóny zberu kvapalín sú strategicky umiestnené tak, aby zachytávali klesajúcu kvapalinu bez toho, aby bránili dráhe toku pary, pričom zachovávajú výhody nízkeho poklesu tlaku pri prevádzke plnenej kolóny.

Q5: Aké materiály sa bežne používajú na zberné zásobníky tekutín?

Odpoveď: Zberné vaničky sú zvyčajne vyrobené z SS304/316L pre štandardné aplikácie, Hastelloy alebo titánu pre vysoko korozívne prostredie a ocele s PTFE pre aplikácie v chémii fluóru. Výber materiálu zodpovedá procesným médiám a prevádzkovým podmienkam, aby sa zabezpečila dlhá životnosť.
