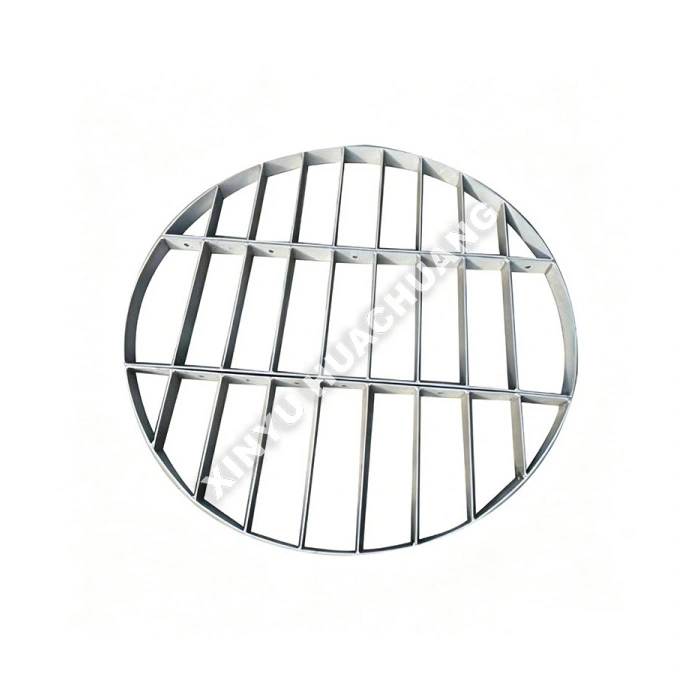

Podporná mriežka balenia destilačnej veže

Podporná mriežka baliacej veže XINYU HUACHUANG je kritickým konštrukčným komponentom špeciálne navrhnutým pre laboratóriá s malým priemerom a pilotné plnené veže. Táto podporná mriežka balenia destilačnej veže, navrhnutá tak, aby znášala hmotnosť štruktúrovaného alebo náhodného balenia pri maximalizácii otvorenej plochy, zaisťuje neobmedzené prúdenie pary a kvapaliny a zabraňuje zaplaveniu kolóny. Jeho robustný, ale otvorený dizajn z neho robí ideálny základ na dosiahnutie vysokej účinnosti separácie v prostrediach výskumu a vývoja a pilotného testovania.

Pracovný princíp

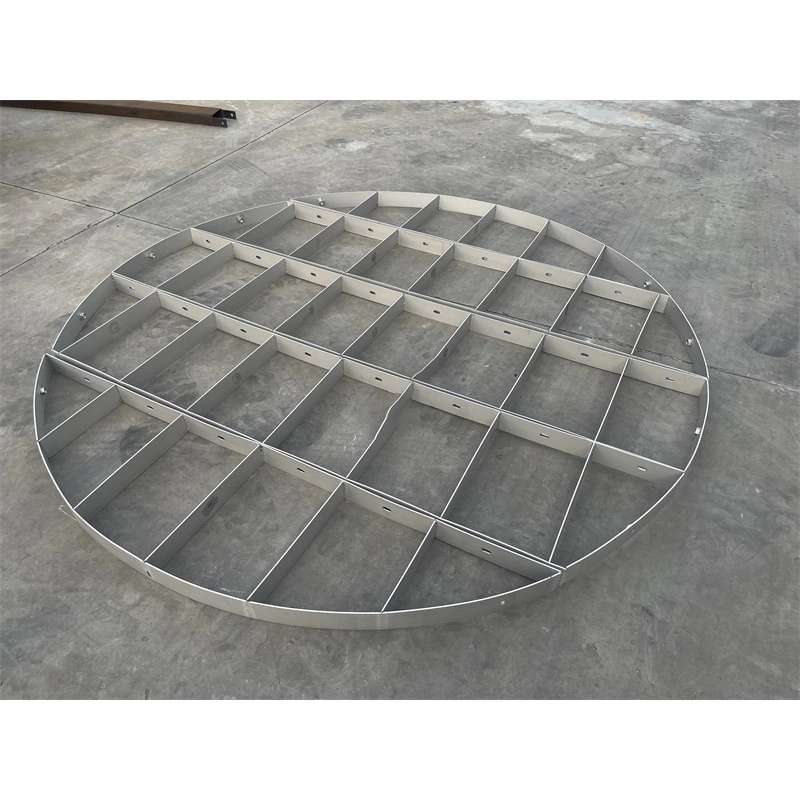

Nosná mriežka balenia destilačnej veže funguje tak, že poskytuje pevnú horizontálnu platformu na dne plniaceho lôžka. Je konštruovaný s vertikálnymi alebo horizontálnymi tyčami usporiadanými tak, aby vytvorili veľkú voľnú plochu prierezu. Táto otvorená geometria umožňuje prechod stúpajúcej pary a klesajúcej kvapaliny s minimálnym poklesom tlaku, pričom súčasne zabraňuje tomu, aby častice výplne padali do spodnej časti. Hladký povrch mriežky tiež pomáha predchádzať hromadeniu častíc a zanášaniu na základni stĺpa.

Kde to svieti?

● Vysoká otvorená plocha a nízky pokles tlaku: Maximalizuje voľnú plochu prierezu, aby sa zabezpečil hladký tok pary a kvapaliny, čím sa zabráni úzkym miestam v kolónach s malým priemerom.

● Vysoká mechanická pevnosť: Skonštruované tak, aby spoľahlivo udržalo hmotnosť baliaceho lôžka a vydržalo kolísanie prevádzkového tlaku bez deformácie.

● Dizajn proti zanášaniu: Hladké povrchy a optimalizované rozostupy medzi tyčami zabraňujú hromadeniu pevných látok, polymérov alebo častíc a upchávaniu podpery.

● Precision Fit: Spracovanie na mieru, aby dokonale zodpovedalo vnútornému priemeru laboratórnych a pilotných sklenených alebo kovových kolón, čím sa zabezpečí, že nedochádza k obtekaniu kvapaliny.

● Všestranné materiály: Dostupné v prevedení SS304/316L, Hastelloy, PTFE a sklo, aby vyhovovali chemickej kompatibilite vášho konkrétneho procesu.

Technické špecifikácie

Kde sa uplatňuje?

● Akademické a výskumné a vývojové laboratóriá: Základné kinetické štúdie, vizualizácia separačného procesu a testovanie katalyzátora.

● Pilotné závody: Preklenutie priepasti medzi špičkovým výskumom a vývojom a priemyselným rozširovaním čistých chemikálií a liečiv.

● Esenciálne oleje a prírodné extrakty: Jemné, vysoko čisté oddelenie terpénov a vôní citlivých na teplo.

● Špeciálne rozpúšťadlá: Nepretržité získavanie a ultravysoké čistenie vysokohodnotných organických rozpúšťadiel.

● Jedlo a nápoje: Koncentrácia prírodných chutí a extrakcia bioaktívnych zlúčenín.

Bezpečnostné opatrenia pri používaní

● Presné vyrovnanie: Uistite sa, že podporná mriežka je nainštalovaná dokonale horizontálne. Nerovnomerná mriežka môže spôsobiť hromadenie kvapaliny na jednej strane, čo vedie k vážnemu nesprávnemu rozdeleniu a zníženiu účinnosti separácie.

● Kompatibilita veľkosti balenia: Overte, či je vzdialenosť medzi tyčami podpornej mriežky balenia destilačnej veže menšia ako minimálny rozmer vášho balenia, aby sa zabránilo prepadnutiu častíc.

● Bezpečná fixácia: V stĺpcoch s malým priemerom sa uistite, že je mriežka správne upnutá alebo zvarená, aby sa zabránilo jej posunutiu alebo zdvihnutiu pri vysokom prietoku pary alebo vákuových operáciách.

● Predčistenie: Vždy pred vložením balenia dôkladne vyčistite mriežku, aby ste odstránili všetky obrábacie oleje, kovové hobliny alebo nečistoty, ktoré by mohli kontaminovať váš proces.

Popredajný servis a podpora

V XINYU HUACHUANG sme odhodlaní poskytovať komplexnú a spoľahlivú popredajnú podporu, aby sme zabezpečili nepretržitú a efektívnu prevádzku vášho zariadenia. Náš špecializovaný servisný tím je vždy pripravený vám pomôcť.

Komplexné krytie záruky

Na naše zariadenia s hrdosťou ponúkame dvojročnú záruku. Počas tohto obdobia poskytujeme bezplatné služby údržby a opráv pre akékoľvek problémy súvisiace s kvalitou, s výnimkou tých, ktoré sú spôsobené nesprávnou obsluhou, neoprávnenými úpravami alebo vyššou mocou. Pre zariadenia po dvojročnej záručnej dobe naďalej ponúkame služby celoživotnej údržby, pričom účtujeme len náklady na náhradné diely a prácu.

mechanizmus rýchlej reakcie

Ponúkame 7 × 24 hodín profesionálnu inžiniersku telefonickú podporu. Po prijatí oznámenia o poruche náš technický tím odpovie do 24 hodín a poskytne realizovateľné riešenie. Ak je potrebný servis na mieste, naši profesionálni inžinieri dorazia do vášho zariadenia do jedného týždňa. Za zvláštnych okolností, keď zariadenie nie je možné opraviť, ho bezpodmienečne vymeníme za nové zariadenie alebo poskytneme náhradné zariadenie počas dvojročnej záručnej doby, prípadne prijmeme potrebné opatrenia na obnovenie normálnej prevádzky.

Často kladené otázky (FAQ)

Q1: Aký je hlavný účel mriežky na podporu balenia v destilačnej kolóne?

Odpoveď: Nosná mriežka poskytuje pevnú vodorovnú plošinu v spodnej časti baliaceho lôžka, ktorá drží všetky baliace prvky alebo štruktúrované baliace moduly bezpečne na mieste. Bez nej by sa náplň zrútila do spodnej časti kolóny, čo by blokovalo prúdenie pary a úplne zničilo separačný výkon.

Otázka 2: Ako minimalizuje návrh mriežky svoj vplyv na výkon stĺpca?

Odpoveď: Mriežka je konštruovaná s vertikálnymi alebo horizontálnymi tyčami usporiadanými tak, aby vytvorili veľkú voľnú plochu prierezu, často presahujúcu 90 %. Táto otvorená geometria umožňuje prechod stúpajúcej pary a klesajúcej kvapaliny s minimálnym poklesom tlaku, čím sa zabezpečí, že samotná mriežka sa nestane prekážkou v procese prenosu hmoty.

Otázka 3: Prečo je dizajn proti znečisteniu dôležitý pre podpornú mriežku?

Odpoveď: Nosná mriežka je umiestnená v najnižšom bode výplňového lôžka, kde sa prirodzene hromadia častice, polymérne usadeniny a kryštalické soli. Hladký povrch a otvorená geometria zabraňujú hromadeniu materiálu v spodnej časti kolóny, čím sa znižuje frekvencia odstávok na čistenie a udržiava sa konzistentný pokles tlaku počas kampane.

Q4: Aká je veľkosť podpornej mriežky vzhľadom na balenie nad ňou?

Odpoveď: Veľkosť otvoru mriežky je starostlivo prispôsobená rozmerom balenia, aby sa zabránilo prepadnutiu akýchkoľvek prvkov balenia. Pri náhodnom balení sú otvory mriežky podstatne menšie ako najmenší tesniaci prvok. Pre štruktúrované balenie je mriežka navrhnutá tak, aby zodpovedala pôdorysu modulu a poskytovala rovnú podporu po celej posteli.

Otázka 5: Aké stavebné materiály sú k dispozícii pre nosné mriežky?

Odpoveď: Nosné mriežky sú dostupné v prevedení SS304/316L pre štandardné aplikácie, Hastelloy a titán pre korozívne prostredie a uhlíková oceľ s ochranným povlakom pre nákladovo citlivé inštalácie. Materiál je vybraný tak, aby zodpovedal materiálu plášťa kolóny a procesným podmienkam, čím sa zabezpečí galvanická kompatibilita a dlhá životnosť.
