Prístroj na meranie radiálnej vôle ložiska

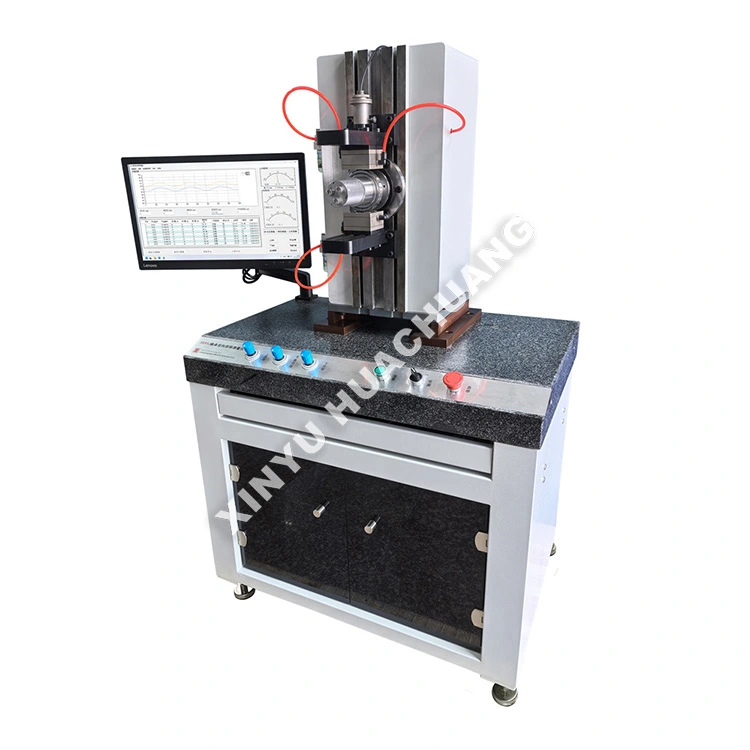

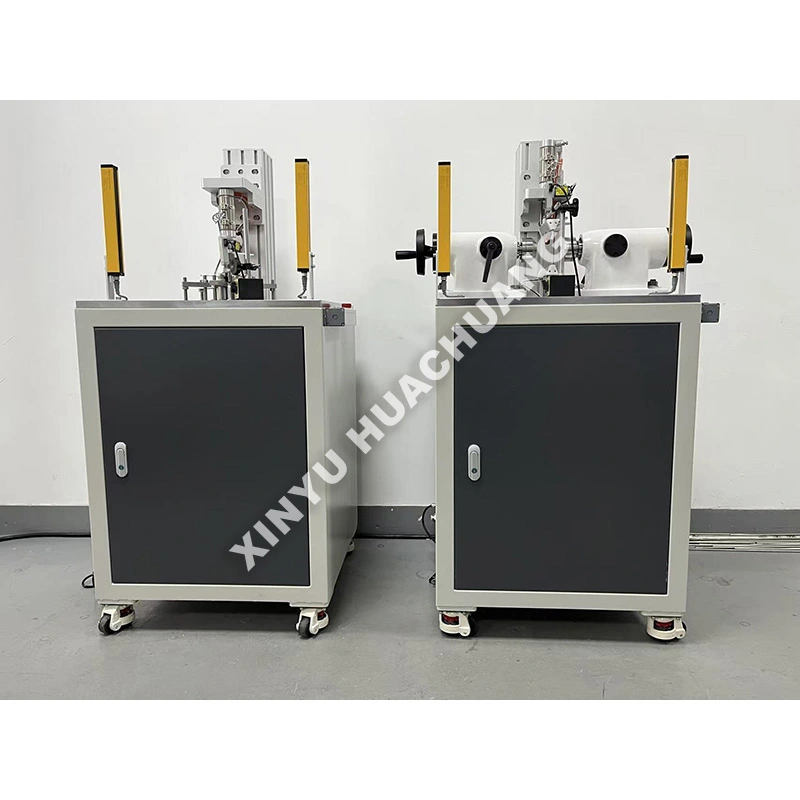

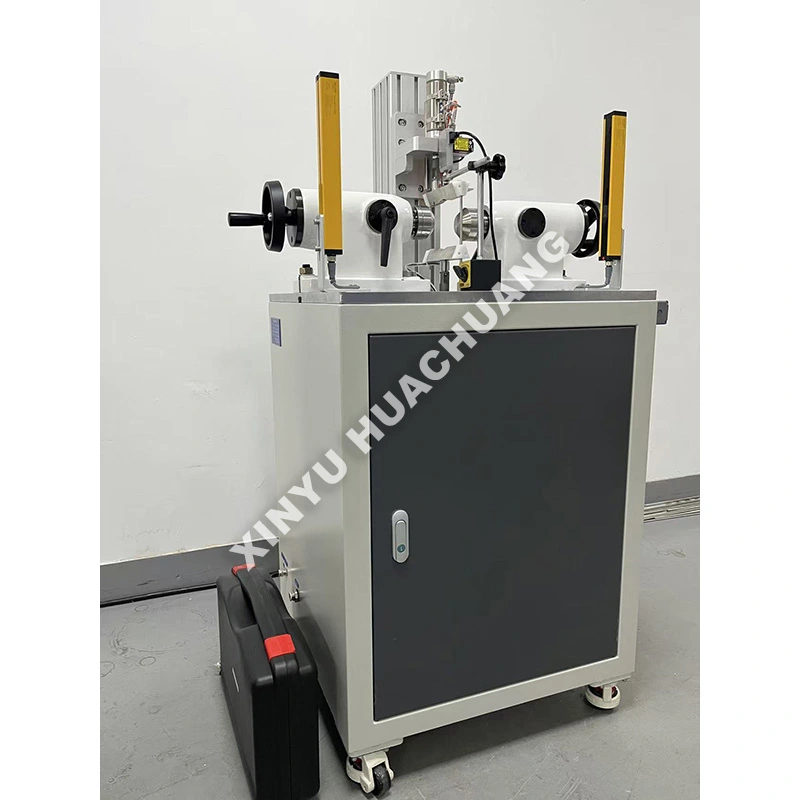

Prístroj na meranie radiálnej vôle ložísk XINYU HUACHUANG je vysoko presný, poloautomatický testovací prístroj špeciálne navrhnutý na vyhodnotenie vnútornej radiálnej vôle valivých ložísk. Tento prístroj na meranie radiálnej vôle ložiska, navrhnutý tak, aby spĺňal prísne medzinárodné normy, presne aplikuje štandardizované meracie zaťaženie na zachytenie mikroposunov. Vybavený inteligentnou automatizáciou PLC a vysoko citlivými snímačmi, zaisťuje bezpečnú a spoľahlivú prevádzku a zároveň poskytuje vysoko reprodukovateľné údaje pre výskum a vývoj, kontrolu kvality a výrobnú certifikáciu.

Pracovný princíp

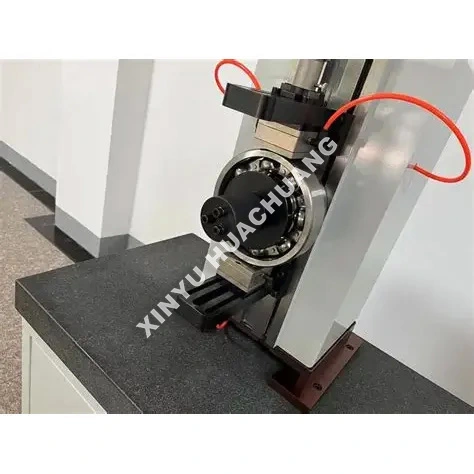

Prístroj na meranie radiálnej vôle ložiska pracuje na dynamickom princípe merania bez zaťaženia. Vnútorný krúžok ložiska je upevnený a otáčaný synchrónnym motorom, pričom na vonkajší krúžok pôsobí presné meracie zaťaženie. Vysokocitlivé snímače posunu zachytávajú radiálny pohyb valivých telies pri ich prechode cez oblasť zaťaženia. Systém používa diferenciálne algoritmy na automatické odstránenie geometrických chýb a vypočíta skutočnú radiálnu vôľu bez potreby kompenzácie deformácie.

Aké sú výrazné výhody?

● Vysoko presné meranie: obsahuje prémiové indukčné snímače so statickou opakovateľnosťou <1,5μm a dynamickou opakovateľnosťou <2,5μm.

● Automatizované plnenie: Pneumatické alebo motorizované plnenie zaisťuje konzistentné, štandardizované meracie sily a eliminuje chyby pri manuálnej prevádzke.

● Inteligentné spracovanie údajov: Automaticky vypočítava priemerný klírens, identifikuje zaseknutia v rotácii a generuje štatistické správy SPC/CPK.

● Robustná a bezpečná konštrukcia: Postavená s pevným mechanickým rámom a funkciou automatickej kalibrácie podľa štandardných referenčných častí, aby bola zachovaná dlhodobá presnosť.

● Všestranná kompatibilita: Modulárne upínacie prvky umožňujú rýchle zmeny na testovanie rôznych typov ložísk, od guľkových ložísk až po kuželíkové ložiská.

Technické špecifikácie

Kde sa uplatňuje?

● Výroba ložísk: 100 % inline alebo offline kontrola kvality guľkových, valčekových a kuželíkových ložísk.

● Automobilový priemysel a letectvo: Prichádzajúca kontrola kvality (IQC) a overenie montáže nábojov kolies, prevodoviek a turbínových motorov.

● Precision Machinery: Výber spárovania a spárovania pre vysoko presné vretená obrábacích strojov a robotiku.

● Údržba a MRO: Posúdenie stavu a hodnotenie vôle ložísk počas generálnych opráv zariadení.

Bezpečnostné opatrenia pri používaní

● Príprava vzorky: Vždy dôkladne vyčistite ložisko, aby ste odstránili antikorózne prostriedky alebo mastnotu, ktoré by mohli ovplyvniť mikromeranie.

● Tepelná rovnováha: Pred testovaním nechajte prístroj aj ložisko aklimatizovať sa na izbovú teplotu (20±5 °C).

● Správne zarovnanie: Uistite sa, že ložisko je na upevnení usadené dokonale rovno, aby sa predišlo falošným údajom spôsobeným naklonením vonkajšieho krúžku.

● Kalibrácia: Spustite rutinu automatickej kalibrácie pomocou štandardných referenčných ložísk na začiatku každej zmeny.

Sprievodca údržbou

● Denne: Utrite meracie prípravky a dotykový hrot snímača čistou handričkou, ktorá nepúšťa vlákna. Skontrolujte tlak pneumatického vzduchu (ak je k dispozícii) a vypustite vlhkosť z filtra.

● Týždenne/mesačne: Skontrolujte, či rotujúce vreteno a nakladacie páčky fungujú hladko. Naneste kvapku ľahkého strojového oleja na mechanické otočné body podľa odporúčania.

● Štvrťročne: Vykonajte úplnú kalibráciu systému pomocou certifikovaných štandardných blokov s vôľou na overenie linearity a presnosti zosilnenia.

● Kontrola prostredia: Uchovávajte prístroj mimo dosahu ťažkých vibrujúcich strojov, silných magnetických polí a priameho slnečného žiarenia, aby ste zachovali stabilitu merania.

Podrobnosti ochrany po zakúpení

V XINYU HUACHUANG sme odhodlaní poskytovať komplexnú a spoľahlivú popredajnú podporu, aby sme zabezpečili nepretržitú a efektívnu prevádzku vášho zariadenia. Náš špecializovaný servisný tím je vždy pripravený vám pomôcť.

Komplexné krytie záruky

Na naše zariadenia s hrdosťou ponúkame dvojročnú záruku. Počas tohto obdobia poskytujeme bezplatné služby údržby a opráv pre akékoľvek problémy súvisiace s kvalitou, s výnimkou tých, ktoré sú spôsobené nesprávnou obsluhou, neoprávnenými úpravami alebo vyššou mocou. Pre zariadenia po dvojročnej záručnej dobe naďalej ponúkame služby celoživotnej údržby, pričom účtujeme len náklady na náhradné diely a prácu.

mechanizmus rýchlej reakcie

Ponúkame 7 × 24 hodín profesionálnu inžiniersku telefonickú podporu. Po prijatí oznámenia o poruche náš technický tím odpovie do 24 hodín a poskytne realizovateľné riešenie. Ak je potrebný servis na mieste, naši profesionálni inžinieri dorazia do vášho zariadenia do jedného týždňa. Za zvláštnych okolností, keď zariadenie nie je možné opraviť, ho bezpodmienečne vymeníme za nové zariadenie alebo poskytneme náhradné zariadenie počas dvojročnej záručnej doby, prípadne prijmeme potrebné opatrenia na obnovenie normálnej prevádzky.

Často kladené otázky (FAQ)

Q1: Čo je to radiálna vôľa a prečo je dôležitá pre výkon ložiska?

Odpoveď: Radiálna vôľa je celková vzdialenosť, o ktorú sa môže vnútorný krúžok ložiska posunúť radiálne vzhľadom na vonkajší krúžok, keď nepôsobí žiadne vonkajšie zaťaženie. Správna radiálna vôľa je kritická, pretože príliš malá vôľa spôsobuje nadmerné trenie, prehrievanie a predčasné zlyhanie, zatiaľ čo príliš veľká vôľa vedie k vibráciám, hluku a zníženej nosnosti.

Q2: Ako funguje princíp dynamického merania bez zaťaženia?

Odpoveď: Prístroj upevňuje vnútorný krúžok ložiska a otáča ním synchrónny motor, pričom na vonkajší krúžok aplikuje presné meracie zaťaženie. Vysokocitlivé snímače posunu zachytávajú radiálny pohyb valivých telies pri ich prechode cez oblasť zaťaženia. Diferenciálne algoritmy potom automaticky eliminujú geometrické chyby, ako je neguľatosť, a poskytujú skutočnú hodnotu radiálnej vôle.

Otázka 3: Prečo prístroj používa diferenciálne algoritmy namiesto priameho merania?

Odpoveď: Ložiská majú prirodzené geometrické nedokonalosti – miernu oválnosť, zvlnenie povrchu a rozmerové odchýlky valivých prvkov – ktoré môžu skresliť jednoduché bodové merania. Diferenciálny algoritmus zachytáva viaceré dátové body okolo plnej rotácie a matematicky oddeľuje tieto geometrické chyby od skutočnej vôle, čím zabezpečuje presnosť merania bez potreby kompenzácie deformácie.

Q4: Aké typy a veľkosti ložísk môže tento prístroj merať?

Odpoveď: Prístroj obsahuje guľkové ložiská s hlbokou drážkou, ložiská s kosouhlým stykom, valčekové ložiská a kuželíkové ložiská v širokom rozsahu veľkostí. Adaptéry a prípravky je možné nakonfigurovať tak, aby zodpovedali špecifickým priemerom diery ložísk a vonkajším priemerom, vďaka čomu sú vhodné na kontrolu kvality na výrobnej linke aj na laboratórnu kontrolu.

Q5: Ako tento nástroj podporuje kontrolu kvality ložísk vo výrobe?

Odpoveď: Poskytovaním rýchlych, presných a opakovateľných meraní radiálnej vôle prístroj umožňuje 100% kontrolu výrobných sérií alebo štatistický odber vzoriek podľa noriem ISO 5753 a ABMA. To zaisťuje, že každé dodané ložisko spĺňa špecifikovanú skupinu vôlí, čím sa znižujú nároky na záruku a poruchy v teréne spôsobené nesprávnou vôľou.
