Prístroj na meranie axiálnej vôle pre ložiská

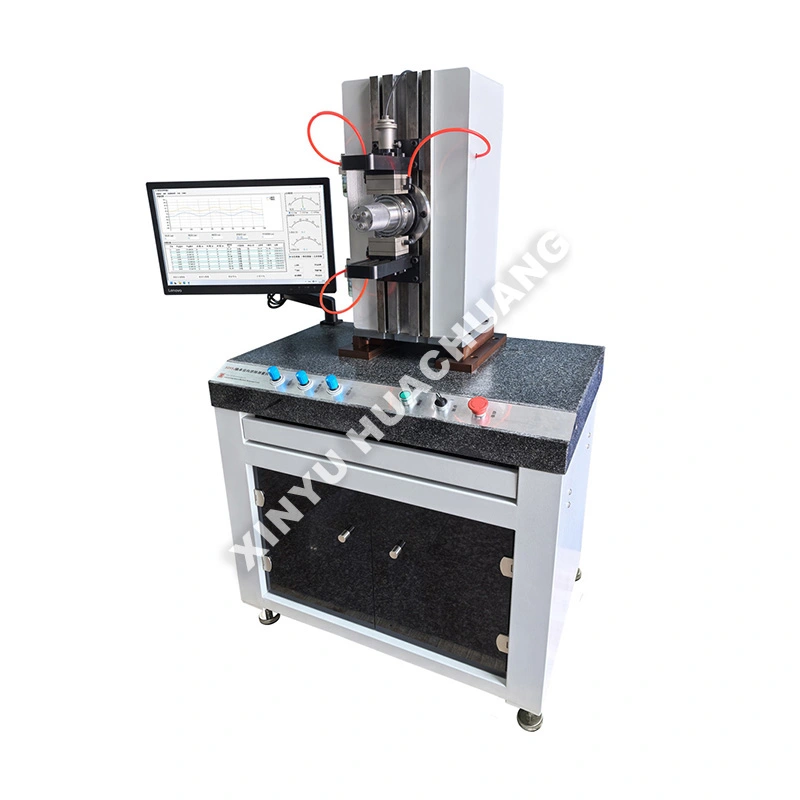

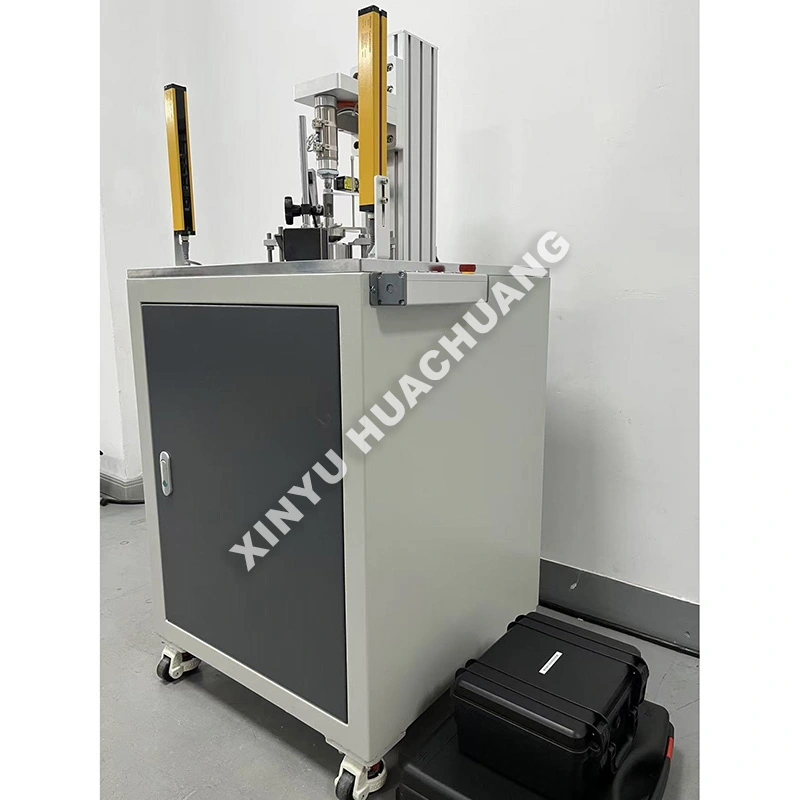

Prístroj na meranie axiálnej vôle XINYU HUACHUANG pre ložiská je vysoko presný, poloautomatický testovací prístroj špeciálne navrhnutý na vyhodnotenie vnútornej axiálnej vôle valivých ložísk. Tento prístroj na meranie axiálnej vôle pre ložiská, navrhnutý tak, aby spĺňal prísne medzinárodné normy, presne aplikuje štandardizované axiálne meracie zaťaženia na zachytenie mikroposunov. Vybavený inteligentnou automatizáciou PLC a vysoko citlivými snímačmi, zaisťuje bezpečnú a spoľahlivú prevádzku a zároveň poskytuje vysoko reprodukovateľné údaje pre výskum a vývoj, kontrolu kvality a výrobnú certifikáciu.

Pracovný princíp

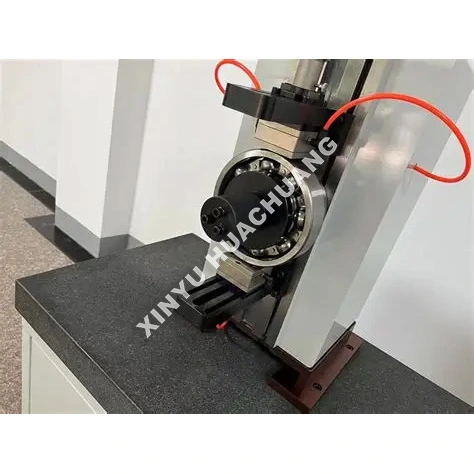

Prístroj na meranie axiálnej vôle pre ložiská funguje na dynamickom princípe merania bez zaťaženia. Vonkajší krúžok ložiska je bezpečne upevnený a upnutý, zatiaľ čo na vnútorný krúžok pôsobí presné axiálne meracie zaťaženie. Vysokocitlivé snímače posunu zachytávajú axiálny pohyb valivých prvkov pri ich prechode cez oblasť zaťaženia. Systém používa diferenciálne algoritmy na automatické odstránenie geometrických chýb a vypočíta skutočnú osovú vôľu bez potreby kompenzácie deformácie.

Aké sú výrazné výhody?

● Vysoko presné meranie: obsahuje prémiové indukčné snímače so statickou opakovateľnosťou <1,5μm a dynamickou opakovateľnosťou <2,5μm.

● Automatizované plnenie: Pneumatické alebo motorizované plnenie zaisťuje konzistentné, štandardizované meracie sily a eliminuje chyby pri manuálnej prevádzke.

● Inteligentné spracovanie údajov: Automaticky vypočítava priemerný klírens, identifikuje zaseknutia v rotácii a generuje štatistické správy SPC/CPK.

● Robustná a bezpečná konštrukcia: Postavená s pevným mechanickým rámom a funkciou automatickej kalibrácie podľa štandardných referenčných častí, aby bola zachovaná dlhodobá presnosť.

● Všestranná kompatibilita: Modulárne upínacie prvky umožňujú rýchle zmeny na testovanie rôznych typov ložísk, od guľkových ložísk až po kuželíkové ložiská.

Technické špecifikácie

Kde sa dá použiť?

● Výroba ložísk: 100 % inline alebo offline kontrola kvality guľkových, valčekových a kuželíkových ložísk.

● Automobilový priemysel a letectvo: Prichádzajúca kontrola kvality (IQC) a overenie montáže nábojov kolies, prevodoviek a turbínových motorov.

● Precision Machinery: Výber spárovania a spárovania pre vysoko presné vretená obrábacích strojov a robotiku.

● Údržba a MRO: Posúdenie stavu a hodnotenie vôle ložísk počas generálnych opráv zariadení.

Bezpečnostné opatrenia pri používaní

● Príprava vzorky: Vždy dôkladne vyčistite ložisko, aby ste odstránili antikorózne prostriedky alebo mastnotu, ktoré by mohli ovplyvniť mikromeranie.

● Tepelná rovnováha: Pred testovaním nechajte prístroj aj ložisko aklimatizovať sa na izbovú teplotu (20±5 °C).

● Správne zarovnanie: Uistite sa, že ložisko je na upevnení usadené dokonale rovno, aby sa predišlo falošným údajom spôsobeným naklonením vonkajšieho krúžku.

● Kalibrácia: Spustite rutinu automatickej kalibrácie pomocou štandardných referenčných ložísk na začiatku každej zmeny.

Sprievodca údržbou

● Denne: Utrite meracie prípravky a dotykový hrot snímača čistou handričkou, ktorá nepúšťa vlákna. Skontrolujte tlak pneumatického vzduchu (ak je k dispozícii) a vypustite vlhkosť z filtra.

● Týždenne/mesačne: Skontrolujte, či rotujúce vreteno a nakladacie páčky fungujú hladko. Naneste kvapku ľahkého strojového oleja na mechanické otočné body podľa odporúčania.

● Štvrťročne: Vykonajte úplnú kalibráciu systému pomocou certifikovaných štandardných blokov s vôľou na overenie linearity a presnosti zosilnenia.

● Kontrola prostredia: Uchovávajte prístroj mimo dosahu ťažkých vibrujúcich strojov, silných magnetických polí a priameho slnečného žiarenia, aby ste zachovali stabilitu merania.

Podpora, ktorá vám dodá istotu

V XINYU HUACHUANG sme odhodlaní poskytovať komplexnú a spoľahlivú popredajnú podporu, aby sme zabezpečili nepretržitú a efektívnu prevádzku vášho zariadenia. Náš špecializovaný servisný tím je vždy pripravený vám pomôcť.

Komplexné krytie záruky

Na naše zariadenia s hrdosťou ponúkame dvojročnú záruku. Počas tohto obdobia poskytujeme bezplatné služby údržby a opráv pre akékoľvek problémy súvisiace s kvalitou, s výnimkou tých, ktoré sú spôsobené nesprávnou obsluhou, neoprávnenými úpravami alebo vyššou mocou. Pre zariadenia po dvojročnej záručnej dobe naďalej ponúkame služby celoživotnej údržby, pričom účtujeme len náklady na náhradné diely a prácu.

mechanizmus rýchlej reakcie

Ponúkame 7 × 24 hodín profesionálnu inžiniersku telefonickú podporu. Po prijatí oznámenia o poruche náš technický tím odpovie do 24 hodín a poskytne realizovateľné riešenie. Ak je potrebný servis na mieste, naši profesionálni inžinieri dorazia do vášho zariadenia do jedného týždňa. Za zvláštnych okolností, keď zariadenie nie je možné opraviť, ho bezpodmienečne vymeníme za nové zariadenie alebo poskytneme náhradné zariadenie počas dvojročnej záručnej doby, prípadne prijmeme potrebné opatrenia na obnovenie normálnej prevádzky.

Často kladené otázky (FAQ)

Q1: Čo je axiálna vôľa a ako sa líši od radiálnej vôle?

A: Axiálna vôľa je celková vzdialenosť, o ktorú sa môže vnútorný krúžok ložiska axiálne pohybovať (pozdĺž osi hriadeľa) vzhľadom na vonkajší krúžok, keď nepôsobí žiadne vonkajšie zaťaženie. Zatiaľ čo radiálna vôľa meria pohyb kolmo na hriadeľ, axiálna vôľa meria pohyb rovnobežný s hriadeľom. Obidve vôle ovplyvňujú výkon ložiska, ale axiálna vôľa je obzvlášť dôležitá pre aplikácie zaťažené ťahom, ako sú prevodovky a vertikálne čerpadlá.

Q2: Ako princíp dynamického merania prístroja zabezpečuje presnosť?

Odpoveď: Vonkajší krúžok je bezpečne pripevnený a upnutý, zatiaľ čo na vnútorný krúžok pôsobí presné axiálne meracie zaťaženie. Vysokocitlivé snímače posunu zachytávajú axiálny pohyb valivých prvkov pri ich prechode cez oblasť zaťaženia. Systém používa diferenciálne algoritmy na automatickú elimináciu geometrických chýb, ako je hádzanie čela a kolísanie klietky, pričom vypočítava skutočnú axiálnu vôľu bez potreby kompenzácie deformácie.

Otázka 3: Prečo je axiálna vôľa obzvlášť dôležitá pre ložiská s kosouhlým stykom a kuželíkové ložiská?

Odpoveď: Ložiská s kosouhlým stykom a kuželíkové ložiská sú navrhnuté tak, aby prenášali kombinované radiálne a axiálne zaťaženie. Ich axiálna vôľa priamo určuje kontaktný uhol medzi valivými prvkami a obežnými dráhami, ktorý následne riadi rozloženie zaťaženia, tuhosť a tvorbu tepla. Nesprávna axiálna vôľa v týchto typoch ložísk vedie k nerovnomernému rozdeleniu zaťaženia, predčasnému odlupovaniu a katastrofálnemu zlyhaniu.

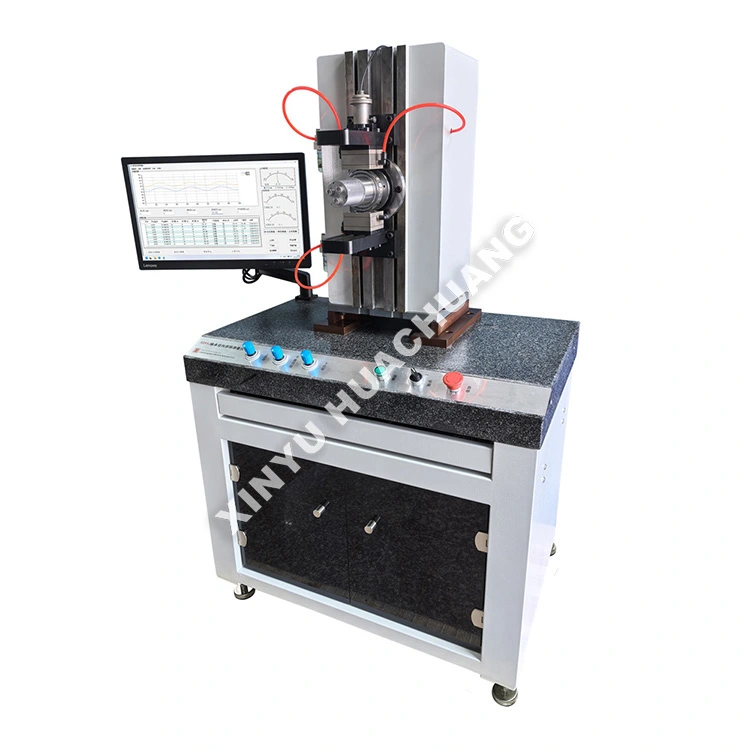

Q4: Môže sa tento prístroj použiť spolu s prístrojom na meranie radiálnej vôle na kompletnú kontrolu ložísk?

A: Áno. Spoločne nástroje radiálnej a axiálnej vôle poskytujú komplexný profil vôle ložiska. Mnohé špecifikácie ložísk vyžadujú overenie oboch hodnôt. Postupné použitie oboch nástrojov na rovnakom ložisku poskytuje úplný obraz o vnútornej geometrii a potvrdzuje, že ložisko spĺňa všetky požiadavky na vôľu.

Q5: Ako prístroj podporuje prichádzajúcu kontrolu a analýzu porúch?

Odpoveď: Pri vstupnej kontrole prístroj pred inštaláciou overí, či nové ložiská spĺňajú špecifikovanú skupinu axiálnej vôle, čím sa zabráni nákladným montážnym opravám. Pri analýze porúch pomáha meranie axiálnej vôle vrátených alebo zlyhaných ložísk určiť, či bola nesprávna vôľa prispievajúcim faktorom, čo podporuje vyšetrovanie základných príčin a nápravné opatrenia.
