Stroj na testovanie únavy pri ohýbaní rúrok

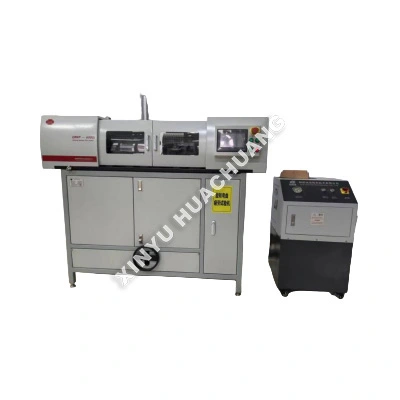

XINYU HUACHUANG stroj na testovanie únavy pri ohýbaní potrubných tvaroviek je vysoko špecializovaný, priemyselný testovací prístroj špeciálne navrhnutý na posúdenie štrukturálnej integrity a únavovej životnosti komponentov potrubia pri opakovanom zaťažení ohybom. Tento stroj na testovanie únavy komponentov v ohybe, navrhnutý na simuláciu dynamického namáhania v reálnom svete, presne aplikuje cyklické ohybové momenty na vyhodnotenie iniciácie a šírenia trhlín. Vybavený inteligentnou automatizáciou PLC/PC a viacúrovňovými bezpečnostnými blokovaniami zaisťuje bezpečnú bezobslužnú dlhodobú prevádzku a zároveň poskytuje vysoko reprodukovateľné údaje o krivke S-N pre výskum a vývoj, kontrolu kvality a priemyselnú certifikáciu.

Pracovný princíp

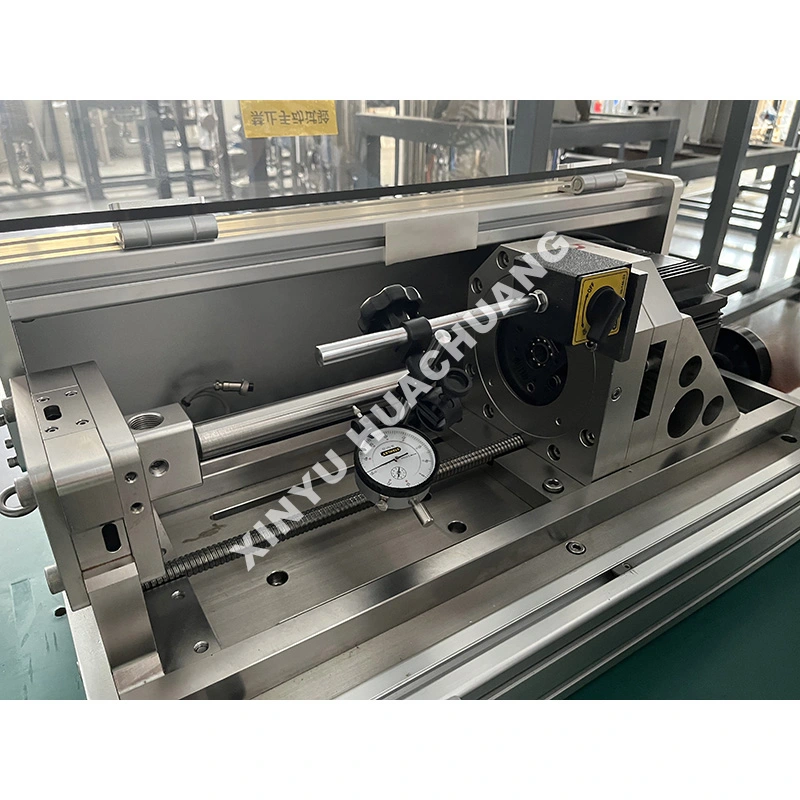

Stroj na testovanie únavy pri ohýbaní rúrových tvaroviek funguje tak, že bezpečne upne vzorku rúry alebo tvarovky a aplikuje kontrolovaný, opakujúci sa ohybový moment pomocou vysoko presných servohydraulických alebo servoelektrických pohonov. Stroj je možné nakonfigurovať na ohýbanie v jednej rovine, rotačné ohýbanie alebo komplexné viacosové zaťaženie na simuláciu skutočného prevádzkového namáhania potrubia. Počas testu systém nepretržite monitoruje a zaznamenáva parametre, ako je uhol ohybu, aplikovaný moment, počet cyklov a napätie. Test sa automaticky ukončí, keď sa vzorka zlomí alebo dosiahne preddefinovaný prah úniku, čím sa získajú presné údaje o únavovej životnosti.

Kde to svieti?

● Vysoko presné cyklické načítanie: Obsahuje prémiové servopohony a snímače zaťaženia, ktoré zaisťujú presnú a stabilnú aplikáciu zložitých priebehov ohybu (sínus, trojuholník, blok) s minimálnym hlukom.

● Možnosť testovania vo viacerých osiach: Podporuje testy únavy v jednej rovine, v dvoch rovinách a rotačné ohybové testy na presnú simuláciu skutočnej inštalácie potrubia a prevádzkového namáhania.

● Inteligentné získavanie údajov: Integrovaný počítačový softvér automaticky zaznamenáva krivky v reálnom čase (Moment-Angle, Cycle-Failure), vypočítava únavovú životnosť a generuje komplexné správy o testoch.

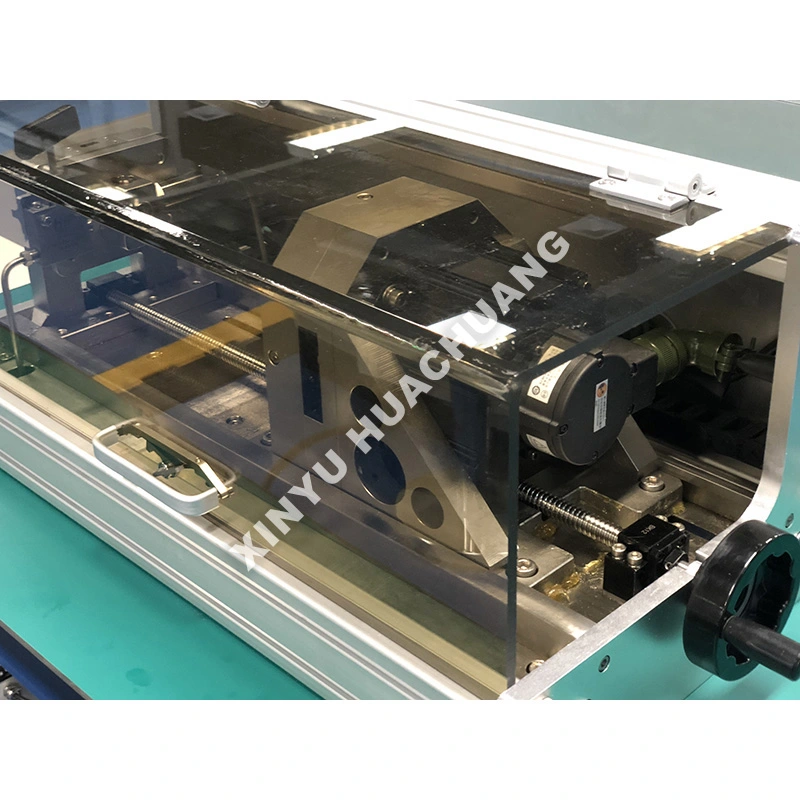

● Robustná a bezpečná konštrukcia: Postavená s odolným liatym rámom a viacúrovňovými bezpečnostnými zámkami (ochrana proti preťaženiu, núdzové zastavenie, ochrana proti prasklinám, detekcia úniku) na zaistenie bezpečnosti operátora a životnosti zariadenia.

● Prispôsobiteľné upevnenie: Ponúka širokú škálu špecializovaných upínacích prípravkov a koncových konektorov na bezpečné uchytenie rúr rôznych priemerov, hrúbok stien a geometrií tvaroviek.

Technické špecifikácie

Kde sa uplatňuje?

● Ropný a plynárenský priemysel: Hodnotenie únavy vrtných rúr, plášťov, rúrok a potrubných armatúr pri extrémnom cyklickom ohýbaní.

● Petrochémia a výroba energie: Testovanie rúr výmenníkov tepla, potrubí kotlov a vysokotlakových parných potrubí.

● Automobilový priemysel a letectvo: Hodnotenie odolnosti výfukových systémov, palivových potrubí a hydraulických potrubí pri vibráciách a ohybe.

● Konštrukcia a infraštruktúra: Posudzovanie únavovej životnosti konštrukčných oceľových rúr, lešení a komponentov mostov.

● Lekárske pomôcky: Testovanie flexibility a odolnosti katétrov, vodiacich drôtov a stentov proti únave.

Bezpečnostné opatrenia pri používaní

● Správne zarovnanie vzorky: Vždy sa uistite, že je vzorka v upínacích prípravkoch dokonale zarovnaná, aby ste predišli neúmyselnému axiálnemu zaťaženiu alebo excentrickému ohýbaniu, ktoré môže skresliť výsledky únavy.

● Overenie upínacej sily: Overte, či je upínacia sila dostatočná na to, aby zabránila skĺznutiu vzorky počas vysokocyklového testovania, ale nie taká vysoká, aby spôsobila predčasné rozdrvenie v miestach uchopenia.

● Nastavenie detekcie úniku: Pre komponenty dutého potrubia vždy pred spustením testu pripojte interný systém monitorovania tlaku a senzory detekcie úniku.

● Postupné zvyšovanie záťaže: Využite softvérovú programovateľnú funkciu rozbehu na postupné zvyšovanie amplitúdy ohybu na cieľovú úroveň, čím sa zabráni nárazovému zaťaženiu.

Sprievodca údržbou

● Denne: Kontrolujte všetky upínacie prípravky a rukoväte, či nie sú opotrebované, prasknuté alebo deformované. Skontrolujte hladiny hydraulického oleja (ak je to potrebné) a overte, či všetky bezpečnostné blokovania fungujú správne.

● Týždenne/mesačne: Namažte všetky pohyblivé kĺby, vodiace koľajnice a spojenia ovládačov podľa špecifikácií výrobcu. Vyčistite testovaciu oblasť a skontrolujte uvoľnenie elektrických spojov.

● Štvrťročne: Vykonajte komplexnú systémovú kalibráciu snímačov zaťaženia, snímačov uhlov a snímačov tlaku pomocou certifikovaných referenčných noriem. Skontrolujte hydraulické hadice a armatúry, či nevykazujú známky opotrebovania alebo netesnosti.

● Po teste: Po zlomenine vzorky vždy dodržujte správnu postupnosť vypínania. Opatrne vyberte zlomenú vzorku, vyčistite upínacie prostriedky a skontrolujte, či pohon nie je poškodený náhlym uvoľnením záťaže.

Popredajný servis a podpora

V XINYU HUACHUANG sme odhodlaní poskytovať komplexnú a spoľahlivú popredajnú podporu, aby sme zabezpečili nepretržitú a efektívnu prevádzku vášho zariadenia. Náš špecializovaný servisný tím je vždy pripravený vám pomôcť.

Komplexné krytie záruky

Na naše zariadenia s hrdosťou ponúkame dvojročnú záruku. Počas tohto obdobia poskytujeme bezplatné služby údržby a opráv pre akékoľvek problémy súvisiace s kvalitou, s výnimkou tých, ktoré sú spôsobené nesprávnou obsluhou, neoprávnenými úpravami alebo vyššou mocou. Pre zariadenia po dvojročnej záručnej dobe naďalej ponúkame služby celoživotnej údržby, pričom účtujeme len náklady na náhradné diely a prácu.

mechanizmus rýchlej reakcie

Ponúkame 7 × 24 hodín profesionálnu inžiniersku telefonickú podporu. Po prijatí oznámenia o poruche náš technický tím odpovie do 24 hodín a poskytne realizovateľné riešenie. Ak je potrebný servis na mieste, naši profesionálni inžinieri dorazia do vášho zariadenia do jedného týždňa. Za zvláštnych okolností, keď zariadenie nie je možné opraviť, ho bezpodmienečne vymeníme za nové zariadenie alebo poskytneme náhradné zariadenie počas dvojročnej záručnej doby, prípadne prijmeme potrebné opatrenia na obnovenie normálnej prevádzky.

Často kladené otázky (FAQ)

Q1: Ako stroj simuluje skutočné prevádzkové namáhanie potrubia?

Odpoveď: Stroj bezpečne upne vzorku rúry alebo tvarovky a pomocou vysoko presných servohydraulických alebo servoelektrických pohonov aplikuje kontrolované opakujúce sa ohybové momenty. Môže byť nakonfigurovaný na ohýbanie v jednej rovine, rotačné ohýbanie alebo komplexné viacosové zaťaženie, aby sa replikovali skutočné namáhacie podmienky, ktorým sú potrubia vystavené v prevádzke – vrátane sadnutia zeme, tepelnej rozťažnosti a únavy spôsobenej vibráciami.

Q2: Aké parametre monitoruje systém počas únavového testu?

Odpoveď: Systém nepretržite zaznamenáva uhol ohybu, aplikovaný moment, počet cyklov a údaje o deformácii v reálnom čase. Tento komplexný súbor údajov umožňuje inžinierom vykresliť krivky S-N (napätie verzus počet cyklov) a určiť presnú únavovú životnosť komponentu potrubia pri špecifikovaných podmienkach zaťaženia.

Otázka 3: Ako stroj zistí, že vzorka zlyhala?

Odpoveď: Test sa automaticky ukončí, keď sa vzorka zlomí alebo dosiahne preddefinovaný prah úniku. Pri skúškach tlakového potrubia systém monitoruje vnútorný tlak a deteguje akýkoľvek pokles tlaku naznačujúci trhlinu cez stenu, čím zaisťuje, že meranie únavovej životnosti odráža skutočné zlyhanie a nie ľubovoľné limity cyklu.

Q4: Môže stroj testovať rovné časti potrubia a armatúry, ako sú kolená a T-kusy?

A: Áno. Upínací systém a konfigurácia ovládača sú nastaviteľné tak, aby vyhovovali rovným úsekom potrubia, kolenám, T-kusom, prírubám a iným potrubným armatúram. Každý typ vzorky možno testovať v najkritickejšom režime ohybu, aby sa identifikovalo najslabšie miesto v potrubnom systéme.

Q5: Prečo je testovanie únavy v ohybe nevyhnutné pre kvalifikáciu potrubia?

Odpoveď: Potrubia v oblasti ropy a plynu, chemického spracovania a výroby energie sú vystavené cyklickému ohybovému zaťaženiu spôsobenému pohybom zeme, tepelným cyklom a vibráciami zariadenia. Testovanie únavy v ohybe poskytuje údaje o cykle až po poruchu potrebné na nastavenie intervalov kontroly, overenie konštrukčných rezerv a zabezpečenie zhody s normami integrity potrubia, ako sú API 570 a ASME B31.3.
