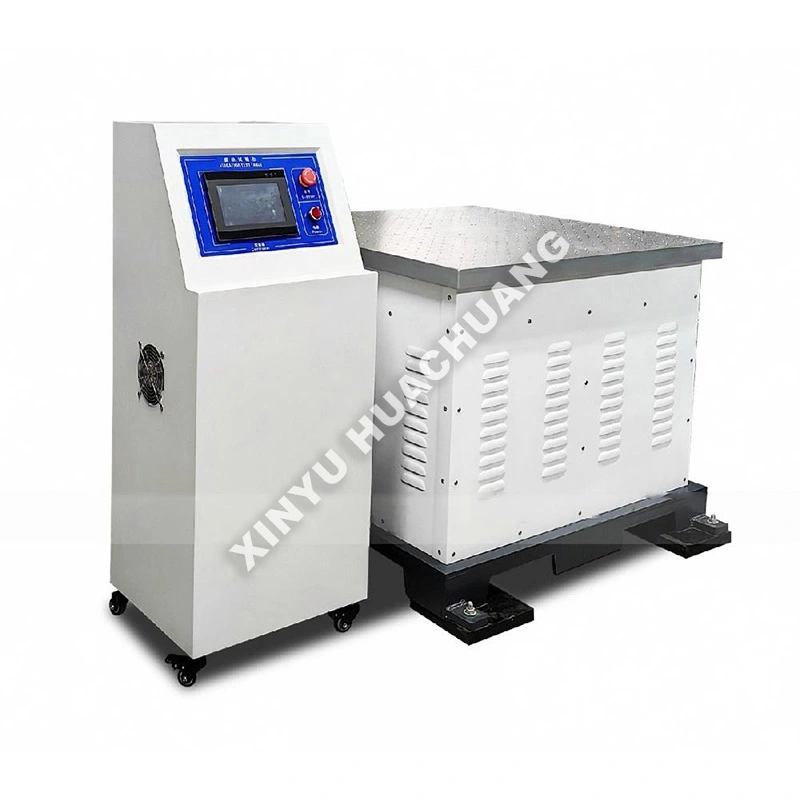

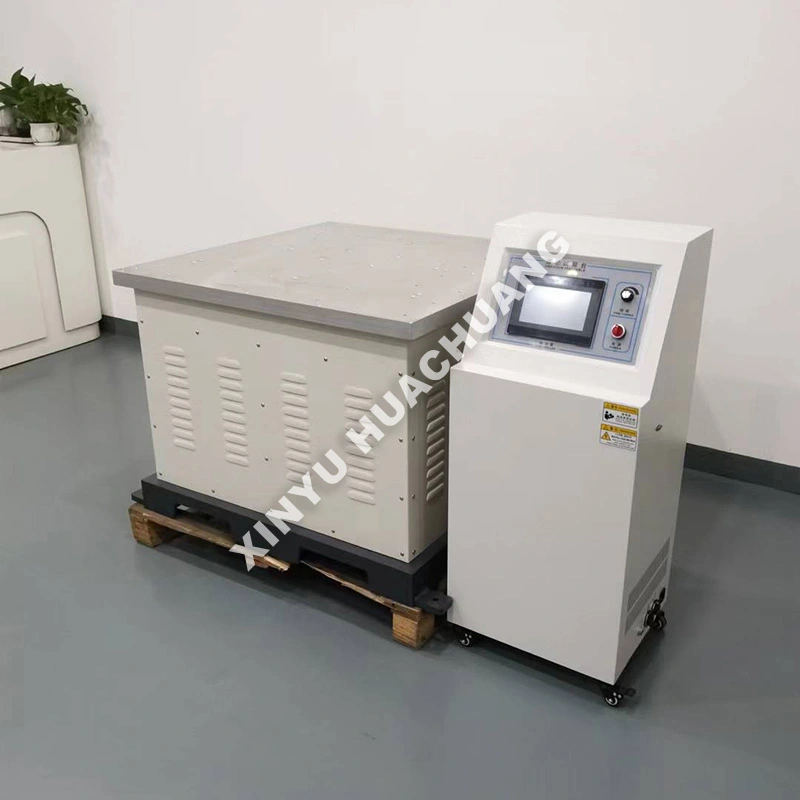

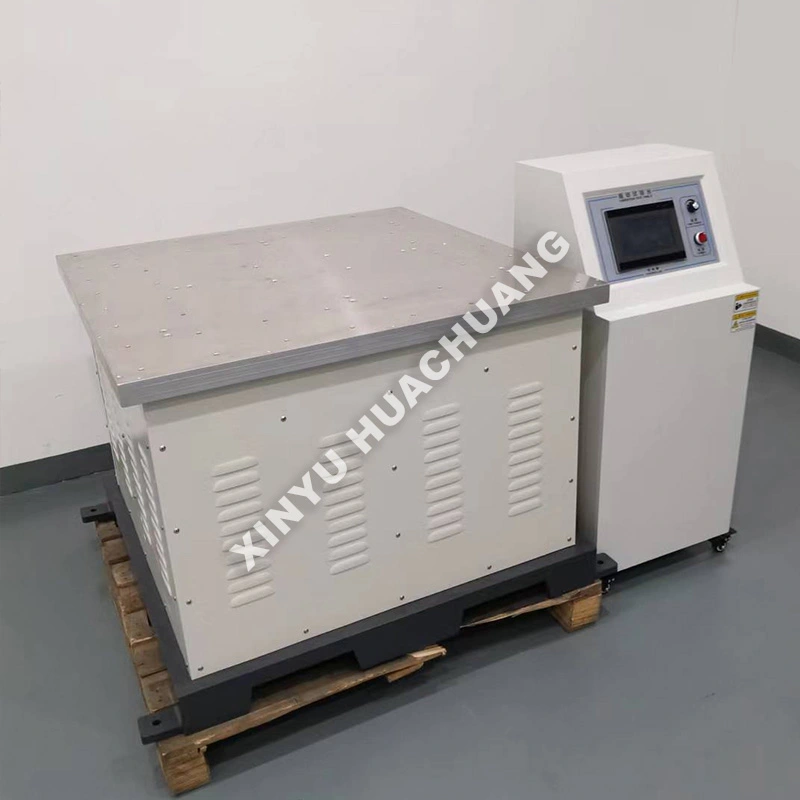

Vibračná skúšobná stolica pri vysokej teplote

XINYU HUACHUANG vysokoteplotné vibračné testovacie zariadenie je pokročilé testovacie zariadenie na priemyselnej úrovni špeciálne navrhnuté na vyhodnotenie štrukturálnej integrity a výkonu komponentov pri súčasnom vysokoteplotnom a mechanickom vibračnom namáhaní. Tento vysokoteplotný vibračný testovací stôl, navrhnutý na simuláciu extrémnych prevádzkových prostredí, presne aplikuje viacosové dynamické zaťaženie pri zachovaní presných tepelných podmienok. Je vybavený inteligentnou automatizáciou PLC a viacúrovňovými bezpečnostnými blokovaniami, zaisťuje bezpečnú bezobslužnú dlhodobú prevádzku a zároveň poskytuje vysoko reprodukovateľné údaje pre výskum a vývoj, kontrolu kvality a certifikáciu pre letecký a automobilový priemysel.

Čo je to vysokoteplotná vibračná skúšobná stolica?

Vysokoteplotné vibračné testovacie zariadenie je špecializovaný kombinovaný testovací systém, ktorý integruje elektrodynamický alebo hydraulický vibračný budič s vysokoteplotným ohrevným krytom. Súčasnou aplikáciou riadených mechanických vibrácií a zvýšených teplôt táto vysokoteplotná vibračná skúšobná stolica presne simuluje skutočné podmienky, ako sú výfukové systémy motorov, lopatky turbín a elektronické komponenty v aplikáciách v leteckom a automobilovom priemysle. Je to rozhodujúce pre identifikáciu mechanizmov porúch, ako je tepelná únava, rezonančné posuny a tečenie materiálu pri dynamickom tepelnom zaťažení.

Technické špecifikácie

Čo to môže urobiť pre vás?

● Kombinovaná simulácia prostredia: Presne synchronizuje vysokoteplotné vykurovanie s viacosovou vibráciou, aby sa napodobnili skutočné tepelno-mechanické namáhania.

● High-Precision Control: Obsahuje pokročilé PID regulátory teploty a elektrodynamické trepačky pre presné a stabilné testovacie podmienky.

● Inteligentné získavanie údajov: Integrovaný počítačový softvér automaticky zaznamenáva krivky v reálnom čase (teplota-čas, vibrácie-RMS), vypočítava kľúčové parametre a generuje komplexné testovacie správy.

● Robustná a bezpečná konštrukcia: Postavená s vysokoteplotnou izoláciou, tepelným tienením a viacúrovňovým bezpečnostným blokovaním na ochranu zariadenia aj operátorov.

● Prispôsobiteľné uchytenie: Ponúka špecializované vysokoteplotné upínače a adaptéry na bezpečné uchytenie rôznych geometrií vzoriek bez rušenia režimov vibrácií.

Bezpečnostné opatrenia pri používaní

● Tepelná rovnováha: Pred spustením vibrácií vždy počkajte, kým ohrievací kryt dosiahne tepelnú rovnováhu, aby ste zabránili tepelnému šoku vzorky.

● Rezonancia zariadenia: Skontrolujte, či je prirodzená frekvencia zariadenia výrazne nad rozsahom testovacej frekvencie, aby ste sa vyhli zosilneniu a nepresným výsledkom.

● Umiestnenie senzora: Uistite sa, že termočlánky a akcelerometre sú správne zabezpečené a tienené pred priamym žiarením, aby ste získali presné údaje.

● Protokol ochladzovania: Po testovaní vždy dodržujte riadený cyklus ochladzovania, aby ste predišli tepelnému poškodeniu kotvy vytriasača alebo vzorky.

Bežné chyby vs. správne metódy

● Chyba: Ignorovanie tepelnej rozťažnosti pri navrhovaní príslušenstva. Správna metóda: Pri navrhovaní vysokoteplotných prípravkov vždy zohľadnite koeficienty tepelnej rozťažnosti materiálu, aby ste zabránili skĺznutiu vzorky alebo koncentrácii napätia.

● Chyba: Preťaženie šejkra pri vysokých teplotách. Správna metóda: Pozrite si krivku zníženia výkonu natriasača, pretože maximálna silová kapacita výrazne klesá pri zvýšených teplotách.

● Chyba: Umiestňovanie senzorov blízko vykurovacích telies. Správna metóda: Umiestnite snímače ďalej od priamych zdrojov tepla a použite radiačné štíty, aby ste zabezpečili presné merania teploty a vibrácií.

Doprava a balenie

● Profesionálne balenie: Skúšobná lavica na testovanie vibrácií pri vysokej teplote je bezpečne zabalená v štandardných drevených debnách bez fumigácie s penou tlmiacou nárazy a obalom odolným voči vlhkosti.

● Upevnenie komponentov: Strepačka, ohrievací kryt a riadiaca skriňa sú pevne vystužené, aby sa zabránilo poškodeniu vibráciami počas námornej alebo leteckej prepravy.

● Dokumentácia: Obsiahle anglické prevádzkové príručky, elektrické schémy a podrobný zoznam balenia sú súčasťou vodotesného vrecka na dokumenty.

● Globálna logistika: Podporujeme podmienky EXW, FOB, CIF a DDP a poskytujeme spoľahlivé služby doručenia z domu do domu do testovacích zariadení po celom svete.

Následná služba

V XINYU HUACHUANG sme odhodlaní poskytovať komplexnú a spoľahlivú popredajnú podporu, aby sme zabezpečili nepretržitú a efektívnu prevádzku vášho zariadenia. Náš špecializovaný servisný tím je vždy pripravený vám pomôcť.

Komplexné krytie záruky

Na naše zariadenia s hrdosťou ponúkame dvojročnú záruku. Počas tohto obdobia poskytujeme bezplatné služby údržby a opráv pre akékoľvek problémy súvisiace s kvalitou, s výnimkou tých, ktoré sú spôsobené nesprávnou obsluhou, neoprávnenými úpravami alebo vyššou mocou. Pre zariadenia po dvojročnej záručnej dobe naďalej ponúkame služby celoživotnej údržby, pričom účtujeme len náklady na náhradné diely a prácu.

mechanizmus rýchlej reakcie

Ponúkame 7 × 24 hodín profesionálnu inžiniersku telefonickú podporu. Po prijatí oznámenia o poruche náš technický tím odpovie do 24 hodín a poskytne realizovateľné riešenie. Ak je potrebný servis na mieste, naši profesionálni inžinieri dorazia do vášho zariadenia do jedného týždňa. Za zvláštnych okolností, keď zariadenie nie je možné opraviť, ho bezpodmienečne vymeníme za nové zariadenie alebo poskytneme náhradné zariadenie počas dvojročnej záručnej doby, prípadne prijmeme potrebné opatrenia na obnovenie normálnej prevádzky.

Často kladené otázky (FAQ)

Otázka 1: Prečo je dôležité testovať vibrácie a teplotu súčasne a nie oddelene?

Odpoveď: Mnohé komponenty – ako napríklad výfukové systémy motora, lopatky turbíny a výkonová elektronika – sú v prevádzke vystavené mechanickým vibráciám a zvýšeným teplotám súčasne. Pri ich oddelenom testovaní chýbajú synergické mechanizmy zlyhania, ako je tepelná únava urýchlená vibráciami alebo rezonančnými posunmi vyvolanými tečením, ktoré sa objavujú iba pri kombinovanom zaťažení.

Q2: Aké typy vibračných profilov môže skúšobná stolica generovať?

Odpoveď: Elektrodynamický alebo hydraulický vibračný budič môže generovať sínusové, náhodné, sínusovo-náhodné a rázové vibračné profily v širokom frekvenčnom rozsahu. V kombinácii s programovateľným teplotným profilom môže lavica replikovať prakticky akékoľvek reálne dynamické tepelné prostredie.

Q3: Aký rozsah teplôt pokrýva kryt vykurovania?

Odpoveď: Kryt vysokoteplotného ohrevu zvyčajne pokrýva okolitú teplotu do 800 °C alebo vyššiu, v závislosti od konfigurácie. Presná regulácia teploty s rovnomerným rozložením zaisťuje, že celá vzorka bude vystavená cieľovému tepelnému prostrediu, pričom súčasne pôsobí vibrácie.

Otázka 4: Ktoré mechanizmy zlyhania dokáže táto lavica identifikovať a ktoré testy v jednom prostredí nedokážu?

Odpoveď: Laboratórium identifikuje synergické režimy zlyhania, ako je praskanie pri tepelnej únave zrýchlené dynamickým namáhaním, posuny rezonančnej frekvencie spôsobené zmenami tuhosti materiálu v závislosti od teploty a tečenie materiálu pri kombinovanom tepelnom a dynamickom zaťažení. Tieto mechanizmy zostávajú skryté, keď sa vibrácie a teplota testujú nezávisle.

Otázka 5: Ktoré priemyselné odvetvia a aplikácie sa spoliehajú na kombinované testovanie vibrácií pri vysokej teplote?

Odpoveď: Letectvo (lopatky turbín, držiaky motora, výfukové dýzy), automobilový priemysel (výfukové potrubia, katalyzátory, kryty turbodúchadiel) a výroba energie (súčiastky plynových turbín, podpery rúr kotlov), to všetko si vyžaduje testovanie v kombinovanom prostredí na overenie spoľahlivosti komponentov pred nasadením.
