Plynová nízkoteplotná tlaková destilačná jednotka

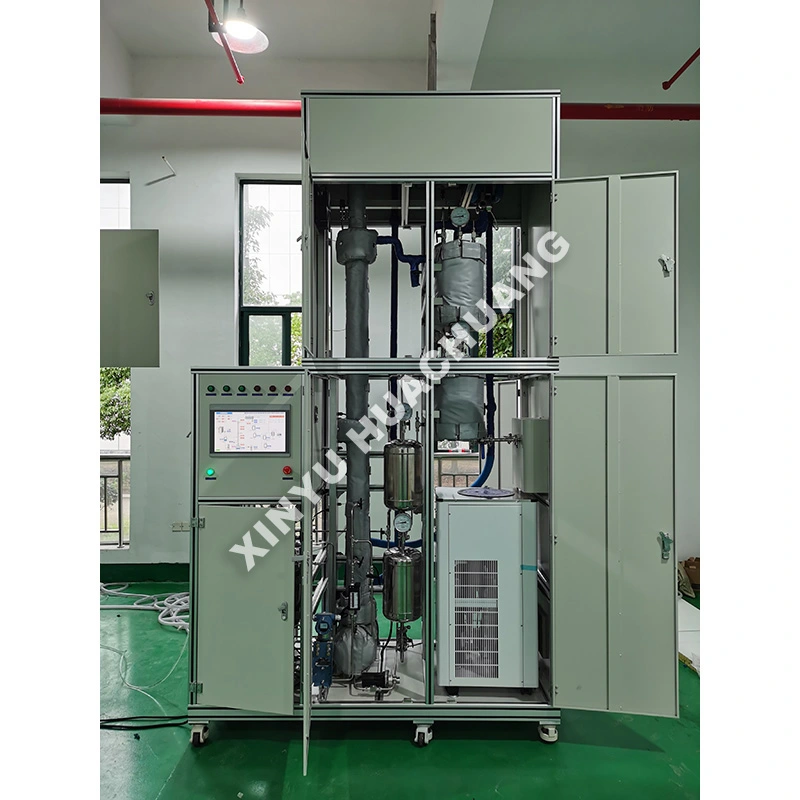

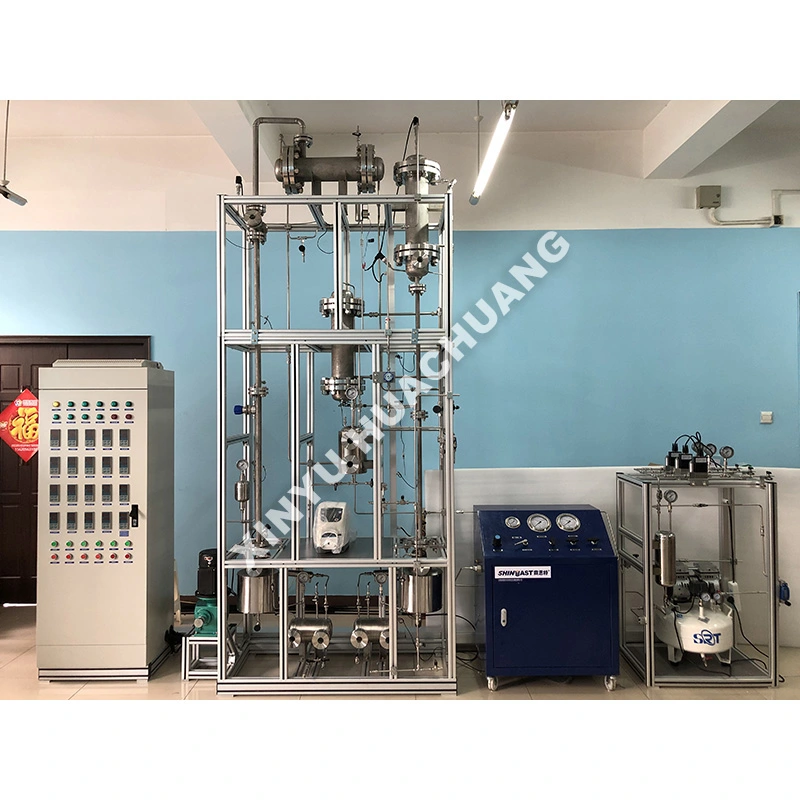

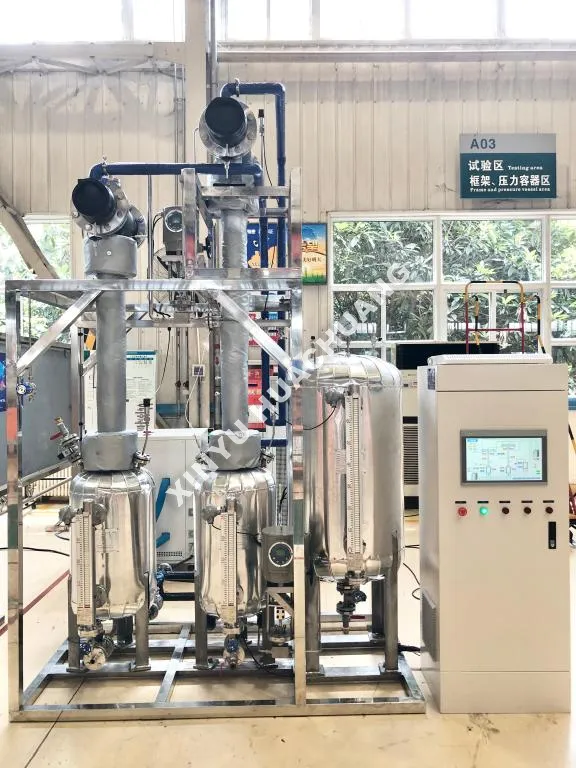

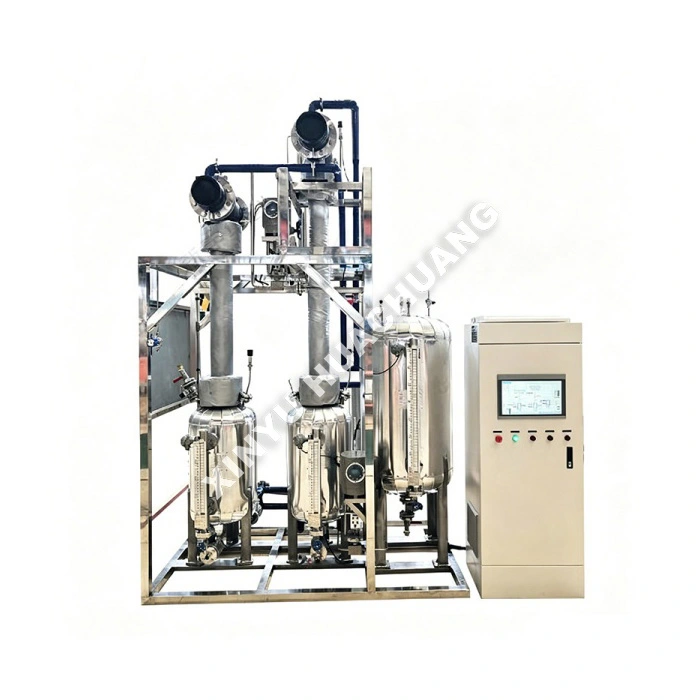

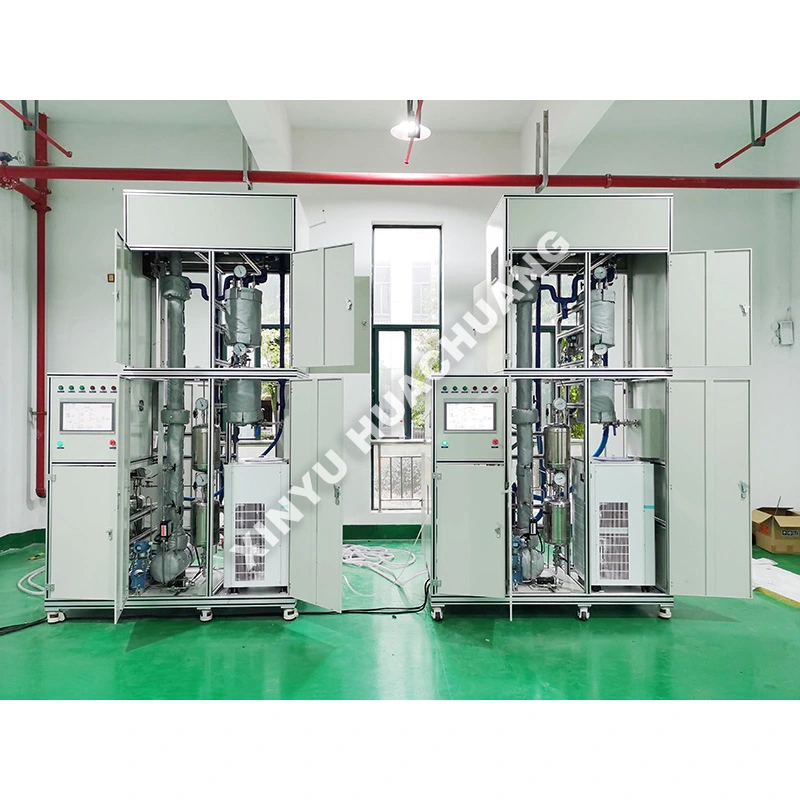

Plynová nízkoteplotná tlaková destilačná jednotka XINYU HUACHUANG je pokročilý separačný systém typu všetko v jednom špeciálne navrhnutý na vysoko presné čistenie komplexných zmesí plynov. Táto plynová nízkoteplotná tlaková destilačná jednotka, navrhnutá na využitie rozdielov v bodoch varu a relatívnych prchavosti rôznych komponentov, pracuje v podmienkach nízkej teploty a vysokého tlaku, aby sa dosiahol vynikajúci viacstupňový prenos hmoty para-kvapalina. Celý systém je postavený na robustnom nerezovom sklze integrujúcom destilačnú kolónu, kondenzátory, varáky, chladiace jednotky, kompresory a inteligentný riadiaci systém PLC. Tento kompaktný modulárny dizajn zaisťuje jednoduchú inštaláciu, bezproblémové premiestňovanie a spoľahlivý výkon pre náročné priemyselné a výskumné aplikácie.

Pracovný princíp

Plynová nízkoteplotná tlaková destilačná jednotka funguje na základných princípoch kryogénnej frakčnej destilácie. Viaczložková zmes plynov sa pred vstupom do destilačnej kolóny stlačí a predchladí. Vo vnútri kolóny umožňuje nízkoteplotné a vysokotlakové prostredie kontinuálny kontakt para-kvapalina cez viacero teoretických poschodí alebo výplňových vrstiev. Zložky s vyšším bodom varu kondenzujú na kvapalinu a stekajú smerom nadol, zatiaľ čo ľahšie zložky s nižším bodom varu sa vyparujú a stúpajú nahor. Tento presný viacstupňový prenos hmoty efektívne oddeľuje cieľový plyn od nečistôt. Integrovaný chladiaci cyklus poskytuje potrebnú chladiacu kapacitu, zatiaľ čo reboiler dodáva teplo potrebné na odparovanie, a to všetko hladko koordinované riadiacim systémom PLC.

Aké sú výrazné výhody?

● Modulárny dizajn namontovaný na lyžiach: Všetky hlavné komponenty sú integrované do základne z nehrdzavejúcej ocele, čo má za následok veľmi kompaktný pôdorys, zjednodušenú inštaláciu na mieste a flexibilitu pri celkovom premiestňovaní.

● Vysoko presná separácia: Pôsobí v optimalizovaných podmienkach nízkej teploty a vysokého tlaku, aby sa maximalizovala relatívna prchavosť a zabezpečila sa vysoká čistota cieľových plynov.

● Inteligentná automatizácia PLC: Vyznačuje sa plne automatizovaným riadiacim systémom, ktorý presne reguluje teplotu, tlak a prietok, čím výrazne znižuje ručné zásahy a zabezpečuje stabilnú dlhodobú prevádzku.

● Robustná konštrukcia: Vyrobené z prvotriednej nehrdzavejúcej ocele, ktorá odoláva korózii a kryogénnym teplotám, čo zaručuje dlhú životnosť zariadenia a čistotu produktu.

● Riešenie na kľúč: Integruje kompresory, chladenie, výmenníky tepla a ventily do jednej jednotky, čím sa eliminuje potreba zložitých potrubí na mieste a skracuje sa doba realizácie projektu.

Technické špecifikácie

Kde to platí?

● Elektronické špeciálne plyny: Vysoko čisté čistenie plynov elektronickej kvality na výrobu polovodičov.

● Regenerácia a regenerácia chladiva: Efektívna separácia a recyklácia zmiešaných chladív v súlade so životným prostredím.

● Separácia ľahkých uhľovodíkov: Presná frakcionácia C2-C4 uhľovodíkov v petrochemickom spracovaní.

● Regenerácia priemyselných odpadových plynov: Zhodnocovanie priemyselných výfukových plynov extrakciou cenných chemických zložiek.

Bezpečnostné opatrenia pri používaní

● Preplachovanie pred spustením: Pred zavedením napájacieho plynu vždy dôkladne prepláchnite dusík, aby ste odstránili kyslík a vlhkosť a zabránili upchatiu ľadom alebo bezpečnostným rizikám.

● Tepelná rovnováha: Pred zavedením privádzaného plynu nechajte chladiaci systém dosiahnuť cieľovú základnú líniu nízkej teploty, aby ste zabránili tepelnému šoku na vnútorné časti kolóny.

● Monitorovanie tlaku: Nepretržite monitorujte vysokotlakové sekcie a zabezpečte, aby boli bezpečnostné poistné ventily kalibrované a bez prekážok.

● Kvalita prívodného plynu: Uistite sa, že prívodný plyn je predfiltrovaný, aby sa odstránili častice a kvapky kvapaliny, ktoré by mohli znečistiť destilačný obal alebo tácky.

Sprievodca údržbou

● Denne: Skontrolujte rozhranie PLC, či neobsahuje nejaké abnormálne alarmy, skontrolujte, či sú v priezoroch správne hladiny kvapaliny a overte, či nedochádza k viditeľným únikom plynu alebo chladiva.

● Týždenne/mesačne: Skontrolujte hladinu mazacieho oleja a stav cirkulačného kompresora. Skontrolujte cievky kondenzátora chladiacej jednotky, či sa na nich nenahromadil prach, a v prípade potreby ich vyčistite.

● Štvrťročne: Kalibrujte vysielače kritického tlaku a teploty, aby ste sa uistili, že PLC prijíma presné údaje. Skontrolujte bezpečnostné poistné ventily a vykonajte test manuálneho ovládania.

● Ročne: Naplánujte si komplexnú odstávku, aby ste skontrolovali vnútorný stav destilačnej kolóny, vyčistili povrch výmenníka tepla varáku a kondenzátora a overili integritu všetkých kryogénnych ventilov a tesnení.

Popredajný servis a podpora

V XINYU HUACHUANG sme odhodlaní poskytovať komplexnú a spoľahlivú popredajnú podporu, aby sme zabezpečili nepretržitú a efektívnu prevádzku vášho zariadenia. Náš špecializovaný servisný tím je vždy pripravený vám pomôcť.

Komplexné krytie záruky

Na naše zariadenia s hrdosťou ponúkame dvojročnú záruku. Počas tohto obdobia poskytujeme bezplatné služby údržby a opráv pre akékoľvek problémy súvisiace s kvalitou, s výnimkou tých, ktoré sú spôsobené nesprávnou obsluhou, neoprávnenými úpravami alebo vyššou mocou. Pre zariadenia po dvojročnej záručnej dobe naďalej ponúkame služby celoživotnej údržby, pričom účtujeme len náklady na náhradné diely a prácu.

mechanizmus rýchlej reakcie

Ponúkame 7 × 24 hodín profesionálnu inžiniersku telefonickú podporu. Po prijatí oznámenia o poruche náš technický tím odpovie do 24 hodín a poskytne realizovateľné riešenie. Ak je potrebný servis na mieste, naši profesionálni inžinieri dorazia do vášho zariadenia do jedného týždňa. Za zvláštnych okolností, keď zariadenie nie je možné opraviť, ho bezpodmienečne vymeníme za nové zariadenie alebo poskytneme náhradné zariadenie počas dvojročnej záručnej doby, prípadne prijmeme potrebné opatrenia na obnovenie normálnej prevádzky.

Často kladené otázky (FAQ)

Otázka 1: Ako jednotka na nízkoteplotnú tlakovú destiláciu plynu dosahuje separáciu plynu na základnej úrovni?

Odpoveď: Jednotka pracuje na kryogénnej frakčnej destilácii. Viaczložková zmes plynov sa najskôr stlačí a predchladí, potom vstupuje do destilačnej kolóny, kde nízkoteplotné a vysokotlakové prostredie umožňuje nepretržitý kontakt para-kvapalina. Zložky s vyššími bodmi varu kondenzujú na kvapalinu a stekajú smerom nadol, zatiaľ čo ľahšie zložky sa vyparujú a stúpajú nahor, čím sa dosahuje presné oddelenie prostredníctvom viacstupňového prenosu hmoty.

Otázka 2: Prečo je zmes plynov pred vstupom do destilačnej kolóny stlačená a predchladená?

Odpoveď: Kompresia zvyšuje tlak plynu, čím sa posúva rovnováha para-kvapalina a zvyšuje sa teplota skvapalňovania každej zložky. Predchladenie potom privedie zmes bližšie k jej rosnému bodu predtým, ako vstúpi do kolóny. Spoločne tieto kroky znižujú chladiacu záťaž vo vnútri kolóny a zlepšujú celkovú účinnosť separácie.

Otázka 3: Akú úlohu zohráva integrovaný chladiaci cyklus v procese destilácie?

Odpoveď: Integrovaný chladiaci cyklus poskytuje potrebnú chladiacu kapacitu na udržanie prostredia s nízkou teplotou vo vnútri kolóny. Bez tohto nepretržitého chladenia by sa skondenzovaná kvapalina znovu odparila a proces prenosu hmoty by sa prerušil. Chladiaci cyklus pracuje v tandeme s revarákom, aby sa udržal presný tepelný gradient potrebný na efektívnu separáciu.

Q4: Ako varák prispieva k procesu separácie?

Odpoveď: Varák dodáva teplo potrebné na odparovanie na dne destilačnej kolóny. Čiastočným opätovným odparovaním kvapaliny prúdiacej smerom nadol vytvára stúpajúci prúd pary, ktorý poháňa protiprúdový prenos hmoty cez teoretické dosky alebo výplňové vrstvy. Táto kontinuálna výmena para-kvapalina je to, čo postupne obohacuje každú zložku v jej príslušnej zóne.
