Jednotka kontinuálnej sklenenej destilačnej kolóny

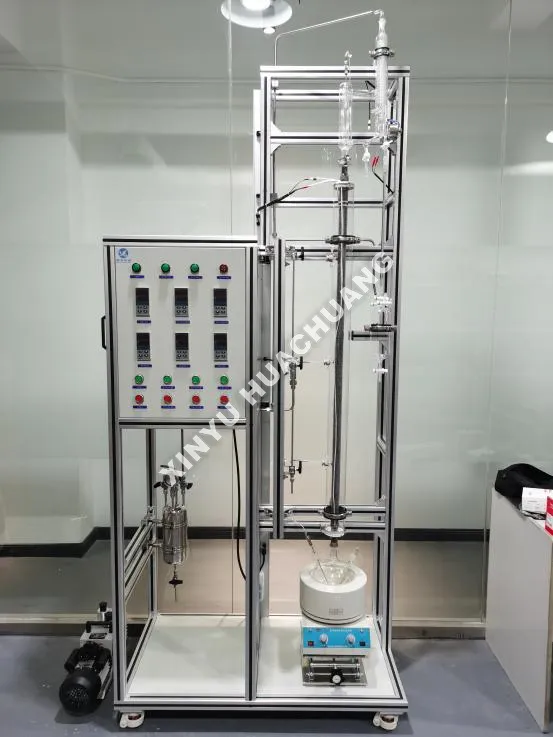

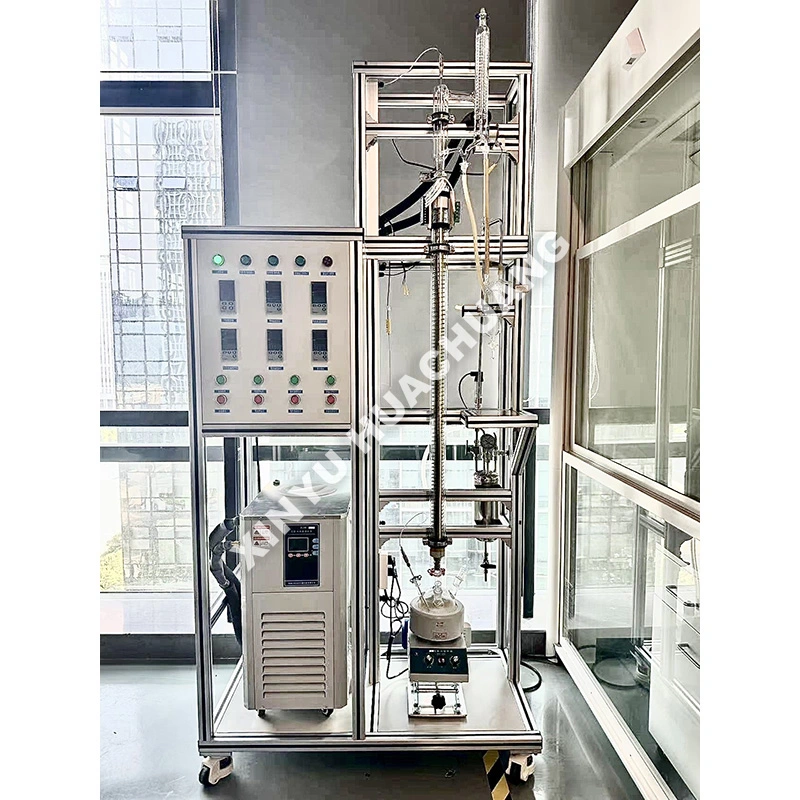

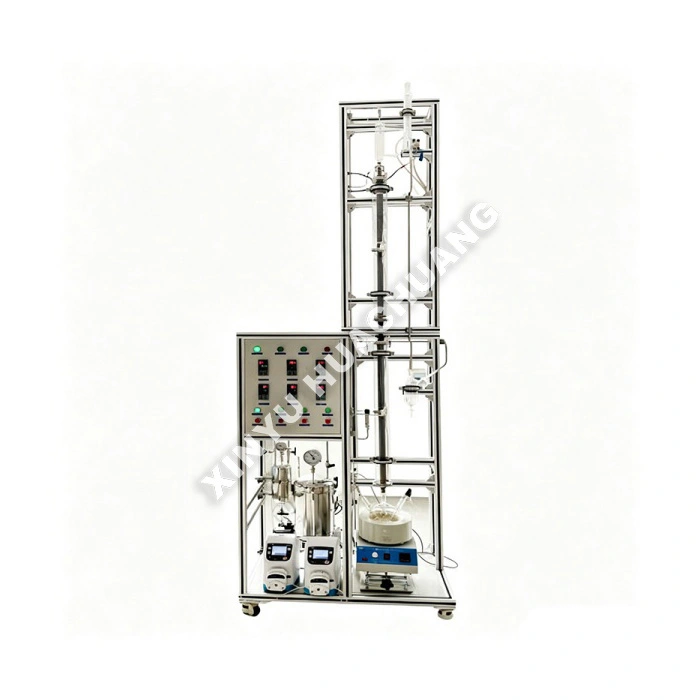

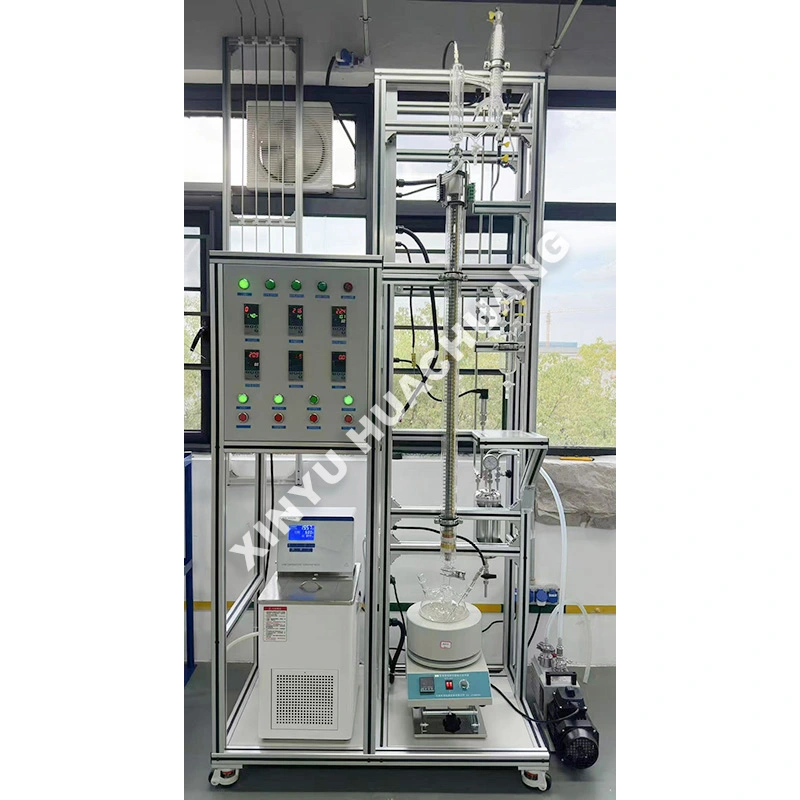

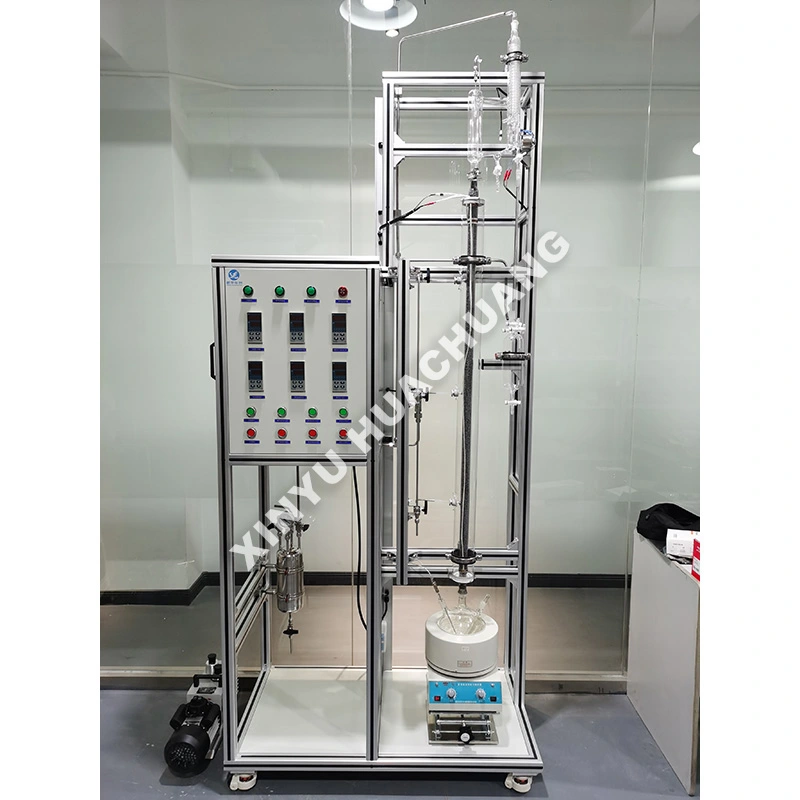

Jednotka kontinuálnej sklenenej destilačnej kolóny XINYU HUACHUANG je pokročilý separačný systém špeciálne navrhnutý pre výskum a vývoj, pilotné testovanie a malosériovú výrobu korozívnych alebo vysoko čistých chemikálií. Táto jednotka, navrhnutá tak, aby poskytovala úplný vizuálny prístup k vnútornej rovnováhe para-kvapalina, umožňuje výskumníkom pozorovať proces separácie v reálnom čase. Jednotka kontinuálnej sklenenej destilačnej kolóny, vybavená komponentmi z borosilikátového skla, presnými regulátormi refluxného pomeru a inteligentnou automatizáciou PLC, zaisťuje bezpečnú, vysoko efektívnu a reprodukovateľnú kontinuálnu frakcionáciu jemných chemikálií, liečiv a špeciálnych rozpúšťadiel.

Pracovný princíp

Jednotka kontinuálnej sklenenej destilačnej kolóny funguje na princípe kontinuálnej frakčnej destilácie. Kvapalná surovina sa kontinuálne dávkuje do centrálnej časti kolóny. Vnútri sklenenej kolóny, štruktúrovaná náplň alebo špecializované sklenené vnútorné časti (ako sú θ-krúžky alebo špirálová výplň) maximalizujú kontaktnú plochu medzi stúpajúcou parou a klesajúcou kvapalinou. Keď para stúpa, podstupuje opakovanú kondenzáciu a preparovanie, čím sa obohacujú ľahké zložky na vrchu. Para sa potom kondenzuje a časť sa vracia ako reflux, aby sa udržala rovnováha prenosu hmoty, zatiaľ čo zvyšok sa kontinuálne zbiera ako destilát. Ťažké komponenty nepretržite prúdia dolu do varáku na vypustenie. Celý kontinuálny proces je starostlivo riadený jednotkou kontinuálnej sklenenej destilačnej kolóny, aby sa zachovali presné teplotné gradienty a optimálna účinnosť separácie.

Kde to svieti?

● Kompletné vizuálne pozorovanie: Konštrukcia priehľadného skla s vysokým obsahom borosilikátového skla umožňuje operátorom vizuálne monitorovať rovnováhu para-kvapalina, penenie a záplavy, vďaka čomu je neoceniteľná pre výskum a vývoj a riešenie problémov s procesmi.

● Vynikajúca odolnosť proti korózii: Vyrobená z prvotriedneho borosilikátového skla GG17 (3.3) a tesnení PTFE, jednotka je úplne inertná voči silným kyselinám, zásadám a korozívnym organickým rozpúšťadlám, čím zaisťuje nulovú kontamináciu produktu.

● Vysokoúčinné vnútorné časti: obsahuje prispôsobiteľné sklenené obaly alebo obaly zo štruktúrovaného drôteného pletiva na dosiahnutie vysokého teoretického počtu dosiek a čistoty separácie na úrovni PPM.

● Inteligentná automatizácia PLC: Centralizovaný riadiaci systém umožňuje nepretržitú prevádzku bez dozoru, automatické nastavenie refluxného pomeru a zaznamenávanie údajov teploty a prietoku v reálnom čase.

● Modulárny a flexibilný dizajn: Stĺpec je zostavený pomocou štandardných sklenených spojov (napr. 24/29, 29/32) s elektrickými vyhrievacími plášťami, čo umožňuje jednoduché nastavenie výšky, demontáž, čistenie a výmenu vnútorných komponentov.

Technické špecifikácie

Kde sa dá použiť?

● Kvalitné chemikálie a liečivá: Nepretržité čistenie aktívnych farmaceutických zložiek (API) a vysoko korozívnych chemických medziproduktov.

● Esenciálne oleje a prírodné extrakty: Jemné, viditeľné oddelenie terpénov citlivých na teplo, vôní a rastlinných extraktov.

● Akademické a výskumné a vývojové laboratóriá: Základné kinetické štúdie, vizualizácia separačného procesu a testovanie účinnosti katalyzátora/balenia.

● Špeciálne rozpúšťadlá: Nepretržité získavanie a ultravysoké čistenie korozívnych alebo vysokohodnotných organických rozpúšťadiel.

● Jedlo a nápoje: Koncentrácia prírodných chutí, čistenie alkoholom a extrakcia bioaktívnych zlúčenín.

Bezpečnostné opatrenia pri používaní

● Prevencia tepelných šokov: Borosilikátové sklo je odolné voči tepelným šokom, no napriek tomu sa môže pri extrémnom namáhaní rozbiť. Vždy sa uistite, že rýchlosť zmeny teploty je nižšia ako 5 °C/min počas ohrevu a chladenia.

● Mechanická ochrana: Sklenené komponenty sú krehké. Vyhnite sa mechanickým nárazom, prílišnému utiahnutiu svoriek a uistite sa, že všetky spoje skla sú správne zarovnané a zaistené vhodnými sponami.

● Bezpečnosť pri vákuovaní: Pri práci v hlbokom vákuu vždy vopred skontrolujte sklenený riad, či neobsahuje mikrotrhlinky alebo triesky. Okolo stĺpa použite ochranný štít alebo bezpečnostnú sieť na ochranu pred potenciálnou implóziou.

● Postupné zahrievanie: Využite programovateľné rýchlosti zahrievania PLC, aby ste zabránili náhlemu vyparovaniu a zaplaveniu kolóny, najmä pri spustení nepretržitého napájania.

Sprievodca údržbou

● Denne: Kontrolujte sklenený stĺp a spoje, či nevykazujú známky prasklín, odštiepkov alebo chemického leptania. Skontrolujte integritu PTFE tesnení a vákuových tesnení.

● Týždenne/mesačne: Vyčistite sklenené vnútorné časti a steny kolóny, aby ste zabránili hromadeniu zvyškov, ktoré môžu znížiť účinnosť separácie. Používajte vhodné rozpúšťadlá alebo mierne kyslé čistiace prostriedky (vyhýbajte sa silným zásadám).

● Štvrťročne: Kalibrujte snímače teploty, regulátory hmotnostného prietoku a regulátory refluxného pomeru, aby ste zachovali presnosť testovania. Skontrolujte elektrický vykurovací plášť, či sa rovnomerne zahrieva a má správnu izoláciu.

● Po prevádzke: Vždy prepláchnite systém inertným plynom (N2) a nechajte ho vychladnúť na izbovú teplotu s vypnutým ohrevom, až potom rozoberajte sklenené komponenty na dôkladné čistenie a uskladnenie.

Popredajný servis a podpora

V XINYU HUACHUANG sme odhodlaní poskytovať komplexnú a spoľahlivú popredajnú podporu, aby sme zabezpečili nepretržitú a efektívnu prevádzku vášho zariadenia. Náš špecializovaný servisný tím je vždy pripravený vám pomôcť.

Komplexné krytie záruky

Na naše zariadenia s hrdosťou ponúkame dvojročnú záruku. Počas tohto obdobia poskytujeme bezplatné služby údržby a opráv pre akékoľvek problémy súvisiace s kvalitou, s výnimkou tých, ktoré sú spôsobené nesprávnou obsluhou, neoprávnenými úpravami alebo vyššou mocou. Pre zariadenia po dvojročnej záručnej dobe naďalej ponúkame služby celoživotnej údržby, pričom účtujeme len náklady na náhradné diely a prácu.

mechanizmus rýchlej reakcie

Ponúkame 7 × 24 hodín profesionálnu inžiniersku telefonickú podporu. Po prijatí oznámenia o poruche náš technický tím odpovie do 24 hodín a poskytne realizovateľné riešenie. Ak je potrebný servis na mieste, naši profesionálni inžinieri dorazia do vášho zariadenia do jedného týždňa. Za zvláštnych okolností, keď zariadenie nie je možné opraviť, ho bezpodmienečne vymeníme za nové zariadenie alebo poskytneme náhradné zariadenie počas dvojročnej záručnej doby, prípadne prijmeme potrebné opatrenia na obnovenie normálnej prevádzky.

Často kladené otázky (FAQ)

Q1: Prečo je stĺpec vyrobený zo skla a nie z nehrdzavejúcej ocele?

Odpoveď: Sklenená konštrukcia poskytuje úplný vizuálny prístup k vnútornému destilačnému procesu, čo umožňuje výskumníkom priamo sledovať správanie pri kontakte para-kvapalina, zaplavovacie body a distribúciu kvapaliny v balení. Táto transparentnosť je neoceniteľná pri vývoji procesov a riešení problémov, čo je pri nepriehľadných kovových stĺpoch nemožné.

Q2: Aké typy vnútorného balenia sú k dispozícii pre sklenenú kolónu?

Odpoveď: Kolóna podporuje štruktúrované tesnenie, ako aj špecializované sklenené vnútorné časti, ako sú θ-krúžky a špirálové tesnenia. Tieto maximalizujú kontaktnú plochu medzi stúpajúcou parou a klesajúcou kvapalinou, čím sa zvyšuje účinnosť prenosu hmoty pre presnú separáciu viacerých zložiek.

Q3: Ako sa líši nepretržitá prevádzka od dávkovej destilácie v tejto jednotke?

Odpoveď: Na rozdiel od vsádzkovej destilácie, kde sa spracováva jedna dávka naraz, sa surovina kontinuálne dávkuje do centrálnej časti kolóny. Ľahké zložky sa kontinuálne zhromažďujú ako destilát z horného kondenzátora, zatiaľ čo ťažké zložky sa kontinuálne vypúšťajú z varáku v spodnej časti. To umožňuje prevádzku v ustálenom stave s konzistentnou kvalitou produktu počas dlhších sérií.

Q4: Ako je riadený reflux, aby sa zachovala účinnosť separácie?

A: Časť kondenzovanej pary z hlavy kolóny sa vracia do kolóny ako reflux. Refluxný pomer je presne kontrolovaný, aby sa udržala rovnováha prenosu hmoty vo vnútri kolóny. Úprava tohto pomeru umožňuje jemné doladenie čistoty produktu oproti priepustnosti na základe vašich špecifických požiadaviek na separáciu.

Q5: Aké druhy zmesí sú najvhodnejšie pre sklenenú destilačnú kolónu?

A: Sklenené kolóny sú obzvlášť vhodné pre korozívne alebo vysoko čisté zmesi, kde je potrebné zabrániť kontaminácii kovmi, ako aj pre procesy vyžadujúce vizuálne sledovanie vnútornej dynamiky. Sú široko používané vo farmaceutickom výskume, vývoji jemných chemikálií a akademických štúdiách procesného inžinierstva.
